Orgue de choeur classique, dans la crypte (Loncke, 1965)

Basilique du Sacré-Cœur

Préc. Suiv.

Buffet / Orgue de choeur classique, dans la crypte (Loncke, 1965) - Basilique du Sacré-Cœur

Cliquez sur une image pour l'agrandir

+ Voir plus d'images

L'INSTRUMENT

Buffet - Date de réalisation 1965

Buffet - Emplacement Perpendiculaire à la crypte dans ce qui est, en principe, le chœur de la crypte actuellement disposé dans le sens inverse

Buffet - Style Classique

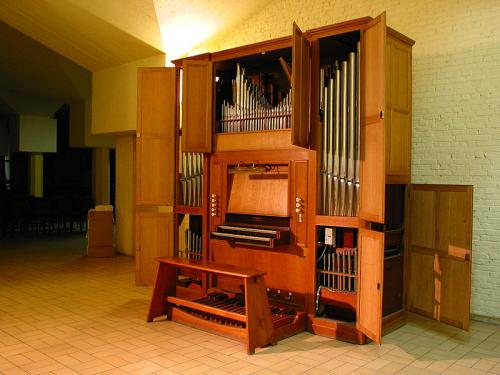

Disposition des tuyaux Les tuyaux de façade ne sont visibles que lorsqu’on ouvre une double porte au-dessus de la console en fenêtre et deux portes dans chacune des avancées à gauche et à droite. Celles du haut laissent apparaître 2 x 6 tuyaux de basse du Prestant 4’ et celles du bas les tuyaux de Régal 4’ de Pédale. Les portes du centre laissent apparaître la tuyauterie des claviers en commençant par la Cimbel 2 rangs et dont la disposition générale est en V, C à gauche et C# à droite.

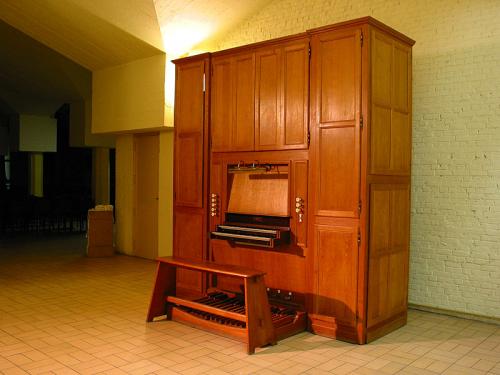

Description du buffet Grande armoire en chêne avec les extrémités ressortant de quelques centimètres. Il y a encore des portes sur les côtés et, à l’arrière, quatre panneaux pour l’accès à l’intérieur. Le meuble et les portes, fixées sur des charnières en bronze cuivré, sont ornés de quelques moulures de finition.

Console - Style Rappelle le style baroque

Console - Description En fenêtre sous la façade, on y voit un grand pupitre escamotable pour l’entretien des mécaniques qui occupe toute l’embrasure de la fenêtre. Dans les montants à gauche et à droite des claviers, les registres en chêne avec pommeaux en matière synthétique blanche sont alignés en file verticale. Le nom de chaque jeu est gravé en noir sur leur surface. Les claviers sont recouverts d’un coffrage en chêne fermé à clef. On aperçoit le repose-pieds et, à même le sol, le pédalier et le banc en chêne. Au-dessus du pupitre, il y a un tube en métal cuivré comportant l’éclairage des claviers.

Date de construction 1965

Construction - Particularités Orgue d’étude de M. et Mme De Broeck

Personne chargée de l'entretien Firme Loncke

Date/Epoque de l'entretien En même temps que le grand orgue

Vent - Pression Environ 80 à 85 mm CE

Accord Diapason 440 Hz

Accord - Particularités A 18° C

Tempérament Egal

Acoustique 3 secondes

Facteur(s) Jozef Loncke

L'INSTRUMENT

Date de construction 1965

Buffet - Style Classique

Console - Style Rappelle le style baroque

Facteur(s) Jozef Loncke

HISTORIQUE DE L'INSTRUMENT

Historique L’instrument fut construit pour Mme De Broeck et installé dans l’appartement des De Broeck, avenue des Gloires nationales à Koekelberg.
L’instrument fut acquis par la Basilique et transporté à la crypte vers 1980, après le décès de Mme De Broeck.

TRAVAUX

Année début 1970

Type de travaux Ajout de la Régale 4’ à la Pédale. Installation d’un sommier et de contacts électriques sur le pédalier et d’un transformateur dans le caisson du moteur.

Nom du facteur Firme Loncke

HISTORIQUE DE L'INSTRUMENT

Historique L’instrument fut construit pour Mme De Broeck et installé dans l’appartement des De Broeck, avenue des Gloires nationales à Koekelberg.
L’instrument fut...

Travaux
Année début 1970
Nom du facteur Firme Loncke

SPÉCIFICATIONS TECHNIQUES DE L'INSTRUMENT

Consoles

Structure console et pupitre

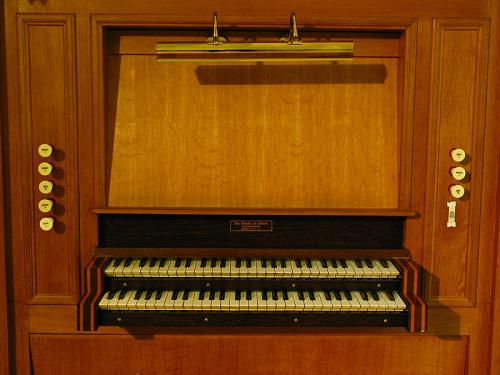

La console est située en fenêtre sous la façade et fait partie intégrante de l’instrument en s’inscrivant dans sa structure; seuls les claviers dépassent du meuble ainsi que le pédalier. Le matériau utilisé est du chêne et le wenge pour les joues et la barre qui passe au-dessus des claviers.
Les registres sont installés verticalement dans des panneaux à gauche et à droite des claviers. Le pupitre et le panneau sous les claviers sont escamotables et permettent l’accès aux mécaniques.

Nombre de claviers
2

Etendue des claviers
56 notes

Description des touches
Les touches sont en sapin recouvert de matière synthétique ou d’ébène. Les frontons sont inclinés.

Largeur des touches
12 mm

Profondeur des touches
I : 122 mm ; II : 120 mm

Largeur de l'octave
165 mm (Malines)

Description des feintes
Les touches en sapin sont couvertes d’ébène

Profondeur des feintes
67-75 mm

Description des joues ou cadre
Droites en bois de wenge avec deux filets incrustés en bois de poirier

Etendue du pédalier
30 notes

Matériaux du pédalier
Droit et concave, les feintes en azoube ont les frontons arrondis et alignés en arc de cercle. Les marches sont en chêne.

Registres
Les registres sont en chêne de section carrée et installés en files verticales de part et d’autre des claviers dans un panneau perforé du meuble. Leur pommeau rond est en matière blanche synthétique avec inscription gravée en noir.

Repose-pieds
Il y a un petit repose-pieds en bois avec une latte de rebord en cuivre

Commande-pieds
Trois pédales à cuiller en cuivre quadrillé vissées sur une barre en aluminium qui s’enfonce dans un cran pour actionner l’accouplement des claviers et les deux tirasses. Il y a des rondelles blanches avec indication I+II, V+I, V+II.

Accessoires
En dessous des registres de droite, il y a un interrupteur pour le moteur.
Il y a un interrupteur de sécurité placé sur un panneau situé derrière la Regaal du côté droit.

Barre d'adresse
Au-dessus des claviers sur une latte en bois de wenge.
Plaque en fer blanc peint :
"Jos. Loncke en Zonen / Orgelbouwers / Esen (West VL.)"

Clavier(s) et Pédalier(s)

Nom
I Grand-Orgue

Etendue
56 notes C-g'''

Jeux
Roerfluit 8'
Prestant 4'
Cimbel 2 rangs (1/3’)

Accouplements
I/II
Nom
II Positif

Etendue
56 notes C-g'''

Jeux
Gedekt 8’
Roerfluit 4’
Kwint 1’ 1/3
Nom
Pédale

Etendue
30 notes C-f'

Jeux
Gedektbas 16’
Regaal 4’

Accouplements
V/I
V/II

Transmissions

Notes
Axées vers le centre avec une petite vergette en queue.
Mécanique suspendue

Tracé et matériaux mécanique
La petite vergette en queue de chaque touche pousse sur un balancier orienté vers l’avant pour le premier clavier et vers l’arrière pour le deuxième. Aux balanciers sont fixées des vergettes qui remontent vers un abrégé vertical. De là repartent d’autres vergettes qui sont accrochées à des esses en laiton et un fils qui passe à travers une boursette en PVC.
Toute la mécanique est en aluminium avec des écrous en PVC.

Description des registres
Les registres possèdent une structure classique à rouleaux et bras en fer pivotant sur une planche en chêne

Boîte expressive
Il y a moyen de tempérer la dynamique de l’orgue en fermant et en ouvrant à la main les portes du buffet

Abrégé
Les deux abrégés sont placés sous les deux layes et leur panneau est en Multiplex.
La Pédale a, pour les tirasses, un abrégé vertical visible derrière le panneau frontal. Les touches sont munies de contacts électriques pour la Regaal 4’.

Sommiers

Type
Sommiers à gravures
Nom du clavier
I et II

Nature
Il y a en largeur un sommier en chêne pour les deux claviers dont les deux layes, une à l’avant et l’autre à l’arrière, sont fermées avec des tampons en bois fixés avec des lattes pivotantes de métal.
Les chapes sont en bois de sipo.
Les soupapes sont en cèdre et le guide des ressorts en chêne.
Les glissières sont en Pertinax, sorte de PVC.

Disposition des tuyaux
Les tuyaux sont installés selon l’ordre Ut/Ut#. En façade, le Prestant 4’ est posté dans les plates-faces latérales. Des porte-vent en Westaflex les relient au sommier.
Les basses de la Roerfluit 8’ sont postées dans le fond de l’orgue, plus bas que le sommier et les basses du Gedekt 8’ sur le côté droit du sommier.

Description de la chape
De l’avant vers l’arrière nous avons la Cimbal 2 rangs, le Prestant 4’, la Roerfluit 8’, le Gedekt 8’, la Roerfluit 4’, la Kwint 1’1/3.
Nom du clavier
Voetwerk

Nature

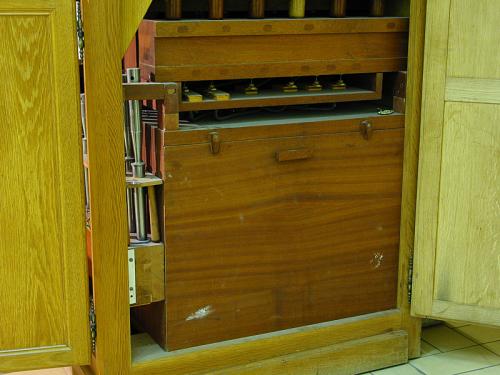

Il y a un petit sommier dans le bas de l’orgue juste après le pédalier et son abrégé et duquel sortent des conduits en plomb qui se dirigent vers d’autres sommiers placés à gauche et à droite sous les tuyaux et qui comportent des membranes et des pistons.
En avant de ceux-ci, parallèlement au buffet il y a, de part et d’autre, deux sommiers électriques pour la Regaal 4’.
Il y a une tringlerie en aluminium pour commander le registre de 16’.

Disposition des tuyaux
Les tuyaux sont à gauche et à droite du grand sommier : à gauche, sur 2 rangs chromatiques et parallèles aux flans, les 8 grands tuyaux du Gedektbas 16’ et, en première ligne et parallèle à la façade, une partie de la Regaal, côté ut.
A droite, la suite du Gedektbas 16’, avec 1 rang de 6 tuyaux sur le bord et 2 rangs de 8 tuyaux vers le centre, et de la Regaal, côté ut#.

Tuyauteries

Nom
I (Hoofdwerk)

Particularités
La Cymbal et le Prestant sont constitués de 75 % d’étain, les autres jeux de 30 % d’étain allié au plomb.
Les biseaux comportent peu de dents.

Description
De l'avant vers l'arrière :
CYMBAL 2 rangs 1/3’ en étain. Reprises à c, c’, c’’ et c’’’.
PRESTANT 4’ en étain. Dans la façade, les tuyaux sont munis d’oreilles et une sur-longueur avec entaille d’accord au sommet.
ROERFLUIT 8’. 12 tuyaux bouchés avec calotte postés à l’arrière du sommier en cuivre avec embouchure, bouche, entaille d’accord en étain et soudures en plomb. Les autres tuyaux sur le sommier sont en étain avec calotte, puis calotte à cheminée.
Nom
II (Positief)

Description
De l'avant vers l'arrière :
GEDEKT 8’. en bois de sipo pour les basses (communes avec le 16’) puis en étain et bouchés avec calotte.
ROERFLUIT 4’ en étain. Du bas vers le haut, les tuyaux sont bouchés puis à cheminée puis coniques et ouverts.
KWINT 1’1/3 en étain. Les 30 premiers tuyaux sont coniques, le reste cylindrique. Ils sont coupés au ton sauf les 6 premiers qui ont une petite entaille d’accord.
Nom
Voetwerk

Description
GEDEKTBAS 16’ en bois de sipo pour les 30 premiers le reste en étain; jeu commun avec le GEDEKT à partir de c.

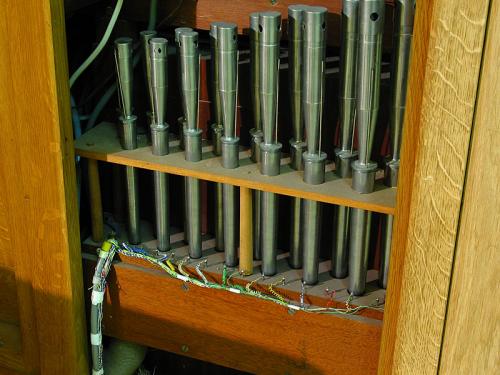

REGAAL 4’ entièrement en étain dont le corps est conique d’abord puis cylindrique, possède des calottes au sommet avec deux trous sur les côtés. 15 tuyaux de chaque côté. Les noyaux sont en plomb.

Alimentation

Réservoir ou soufflet auxiliaire
Réservoir

Description
Un soufflet avec un pli rentrant au centre arrière de l’orgue derrière le sommier de Voetwerk. La soupape de sécurité est dans le soufflet ainsi que celle de la régulation de l’arrivée d’air.

Longueur
130 cm

Largeur
44,5 cm

Nombre de poids et type
Pas de poids mais 2 x 3 ressorts de type matelas

Porte-vent

Nom
I et II

Description
Deux porte-vent remontent du réservoir vers le sommier des claviers. Il y a aussi trois Westaflex issus du porte-vent à droite pour alimenter les jeux postés.

Matériaux
Bois

Mesures
14 x 10 cm
Nom
Voetwerk

Description
A droite, un porte-vent pour la Regaal et à gauche un pour le Gedektbas et un pour la Regaal.

Matériaux
Westaflex
