Orgue de tribune romantique sans buffet (Stevens)

Eglise Saint-Rémi

Préc. Suiv.

Cliquez sur une image pour l'agrandir

+ Voir plus d'images

L'INSTRUMENT

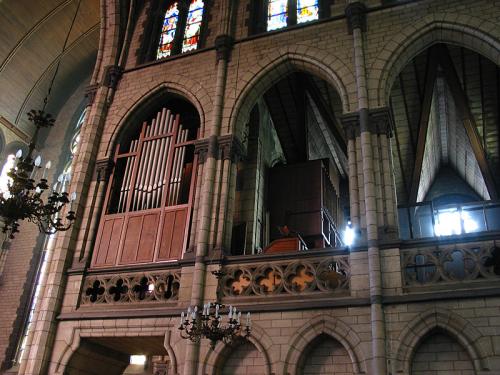

Buffet - Emplacement A la gauche du choeur, il y a une tribune qui occupe deux travées plus une troisième avec un espace plus réduit et ouvert également vers le bas-côté. L'orgue y est installé en trois corps plus la console.

Buffet - Style Façade simple pour le Grand-Orgue d'esprit Art Déco

Matériaux utilisés Chêne pour la façade et zinc pour les tuyaux. Les autres corps d'orgue sont installés dans des meubles en sapin.

Disposition des tuyaux Disposition diatonique en mitre pour les 13 tuyaux de Montre

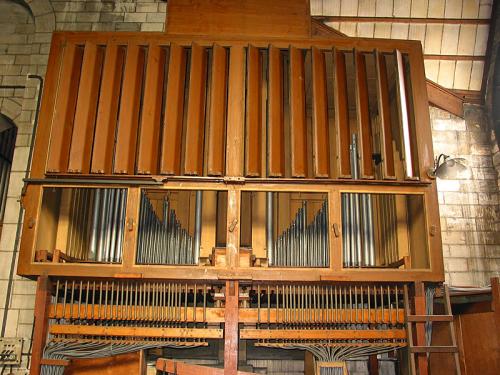

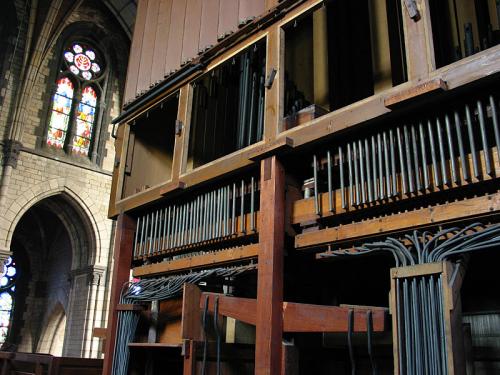

Description du buffet La Pédale, au fond à droite, est constituée d'un meuble portant rectangulaire en sapin avec treilli métallique sur les faces gauche et avant. Le Récit, contre le mur de gauche et face vers le centre de la tribune, de forme rectangulaire est en sapin et possède, dans sa partie supérieure, des panneaux amovibles pour l'accord des anches. Au-dessus, il y a les jalousies. Le Grand-Orgue est situé dans une annexe à gauche de la tribune dont il occupe tout l'espace. Il est posé sur une structure en sapin. A l'arrière, vers le bas-côté, il y a une douzaine de tuyaux de Bourdon 16' vu de dos et, à l'avant, il y a un soubassement fait de surfaces planes et une face supérieure que rythment deux montants verticaux en bois.

Console - Date de réalisation 1933

Console - Style Romantique décadent

Console - Description Meuble en chêne situé sur un petit podium destiné à faire passer les commandes. Couvercle de fermeture coulissant à lames de bois. Panneaux d'accès à l'avant et à l'arrière.

Console - Situation Perpendiculaire à la tribune à la gauche du Récit et l'organiste face vers le choeur

Console - Matériaux Chêne

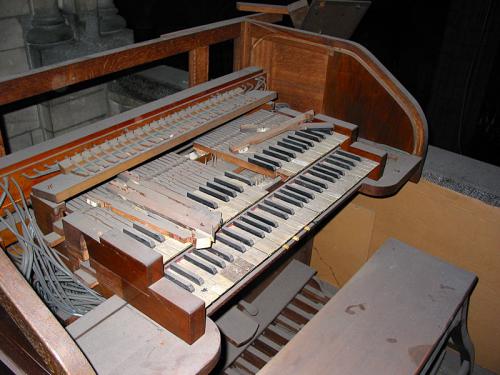

Construction - Particularités L'orgue a subi un démontage partiel, le rendant totalement injouable. C'est surtout la console qui a été en partie démontée, les éléments restant sur le sol de la tribune. Pour les corps d'orgue, divers panneaux ou faces entières ont été enlevés.

Personne chargée de l'entretien Aucune

Combinateur - Type et Emplacement Trois combinaisons fixes pneumatiques

Facteur(s) Jos Stevens

L'INSTRUMENT

Buffet - Style Façade simple pour le Grand-Orgue d'esprit Art Déco

Console - Style Romantique décadent

Facteur(s) Jos Stevens

HISTORIQUE DE L'INSTRUMENT

Historique Selon le curé qui a officié dans les années 1990, l'orgue a été démonté avant les années 1980 par un amateur s'étant engagé à faire un entretien approfondi. Cette personne a laissé curieusement l'instrument dans cet état. On joue actuellement sur un orgue électronique situé au rez-de-chaussée.

TRAVAUX

Année début Avant 1980

Type de travaux Démontage partiel de la console pour avoir accès aux parties mécaniques. Démontage de différents panneaux de Pédale et de Récit. Tout est resté sur place.

HISTORIQUE DE L'INSTRUMENT

Historique Selon le curé qui a officié dans les années 1990, l'orgue a été démonté avant les années 1980 par un amateur s'étant engagé à faire un entretien approfondi. Cette...

Travaux
Année début Avant 1980

SPÉCIFICATIONS TECHNIQUES DE L'INSTRUMENT

Consoles

Structure console et pupitre
Meuble en chêne avec volet coulissant à lattes. Le pupitre en chêne se glisse entre deux rails de bois au-dessus de la console. L'intérieur de la console est en sapin avec un placage acajou dont un aplat incliné de chaque côté des claviers.

Nombre de claviers
2

Etendue des claviers
56 notes, C - g'''

Description des touches
Touches en chêne avec placage en ivoire

Description des feintes
Ebène sur touche en chêne

Description des joues ou cadre
Type acajou

Etendue du pédalier
30 notes, C - f'

Matériaux du pédalier
Chêne

Registres
Bascules en matière synthétique type ivoire, sur une file horizontale au-dessus des claviers. Sur les bascules, il y a un médaillon cerclé d'or et de fond jaune pour la Pédale, blanc pour le Grand-Orgue et rose pour le Récit.

Accouplements
Aux pieds

Combinaisons
Trois boutons blancs sous les claviers pour des combinaisons fixes et un noir pour annuler

Repose-pieds
Au pédalier et au banc

Commande-pieds
Cuillers de fer surmontées d'un médaillon de porcelaine blanche cerclé d'or avec, de gauche à droite, les indications :
Tir.-Gr.
Tir.-Réc.
Copula
Oct.-gr. Récit-Gr.
Oct.-aig. Récit-Gr.
Expression (pédale à bascule)
Tremolo (sic)

Barre d'adresse
Plaque de bois vissée avec lettres incrustées en laiton :
JOS. STEVENS (lettres gothiques)
- DUFFEL -

Clavier(s) et Pédalier(s)

Nom
Grand Orgue (I)

Etendue
56 notes, C - g'''

Jeux
Bourdon 16
Montre 8
Bourdon harm 8
Salicional 8
Prestant 4
Fourniture (III)
Trompette 8

Accouplements
Copula
Oct.- gr. Récit-Gr.
Oct.-aig. Récit-Gr.

Particularités
Seuls les trois premiers jeux ont été placés
Nom
Récit (II)

Etendue
56 notes, C - g'''

Jeux
Quintaton 16
Flûte harm 8
Cor de nuit 8
Viole de Gambe 8
Voix Céleste 8
Mélophone 4
Quinte 3
Doublette 2
Trompette harm 8
Basson Hautbois 8

Trémolo
Tremolo

Particularités
Seuls les trois premiers jeux ont été placés. Le Tremolo (sic) servait aux deux claviers.
Nom
Pédale

Etendue
30 notes, C - f

Jeux
Soubasse 16
Octave basse 8
Basse 8
Flûte 4
Bombarde 16
Trompette 8

Accouplements
Tir.-Gr.
Tir.-Réc.

Particularités
Seuls les deux premiers jeux ont été placés

Transmissions

Nom
Grand-Orgue, Récit et Pédale

Notes
Pneumatiques

Tracé et matériaux mécanique

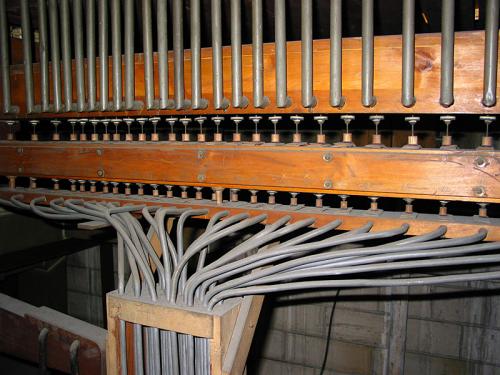

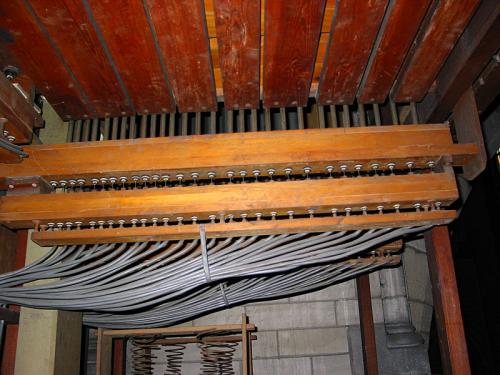

Il y a des relais dans la console pour chaque clavier et le pédalier. Ensuite des conduits vont jusque sous chaque sommier vers une première latte munie de membranes. Il y a ensuite une deuxième boîte avec pistons et membranes, une troisième boîte plus épaisse avec pistons et des conduits plus larges qui en sortent vers les lattes sous les sommiers. Sur ces lattes, une membrane par tuyau soulevant un piston situé dans le sommier.

Description des registres
Transmission pneumatique avec relais dans la console, conduits vers les sommiers, premier jeu de membanes, puis second jeu de petits soufflets ouverts par les pistons pour ouvrir le vent dans le sommier

Boîte expressive
Transmission mécanique

Sommiers

Nom du clavier
Grand-Orgue

Type
Pneumatique

Implantation
Deux demi-sommiers perpendiculaires à la façade avec passage entre les deux pour accorder les anches. Un petit sommier pour les 13 tuyaux de façade et un autre pour les 12 tuyaux de Boudon 16' à l'arrière du sommier principal.

Nature
Base de sommier en chêne avec chape et éléments en sapin

Disposition des tuyaux
Disposition diatonique en mitre pour la façade et la basse du Bourdon 16' et diatonique de l'arrière vers l'avant sur le sommier

Description de la chape
Des côtés vers le centre :
Bourdon 16
Montre 8
Bourdon harm 8
Salicional 8 (vide)
Prestant 4 (vide)
Fourniture (III, vide)
Trompette 8 (vide)
Nom du clavier
Récit

Type
Pneumatique

Implantation
Parallèle à la face avant du Récit qui est tournée vers le centre de la tribune

Nature
Base de sommier en chêne avec chape et éléments en sapin. Deux demi-sommiers diatoniques.

Disposition des tuyaux
2 x 2 grands tuyaux au centre puis des côtés vers le centre

Description de la chape
De l'arrière du sommier vers l'avant :
Quintaton 16'
Flûte harmonique 8'
Cor de nuit 8' (non placé ou par extension)
Viole de Gambe 8'
Voix Céleste 8' (non placé)
Mélophone 4' (non placé)
Quinte 3' (non placé)
Doublette 2' (non placé)
Trompette harmonique 8' (non placé)
Basson Hautbois 8' (non placé)
Nom du clavier
Pédale

Type
Pneumatique

Implantation
Parallèle à la tribune

Nature
Base de sommier en chêne avec chape et éléments en sapin

Disposition des tuyaux
Disposition diatonique en mitre

Description de la chape
De l'arrière vers l'avant :
Soubasse 16'
Basse 16'
Octave basse 8'
Flûte 4'
Bombarde 16'
Trompette 8'

Particularités
Jeux par extension

Tuyauteries

Nom
Grand-Orgue

Particularités
Il apparaît que seuls trois jeux ont été placés, les pistons et membranes du sommier pour les autres jeux n'existent pas

Description

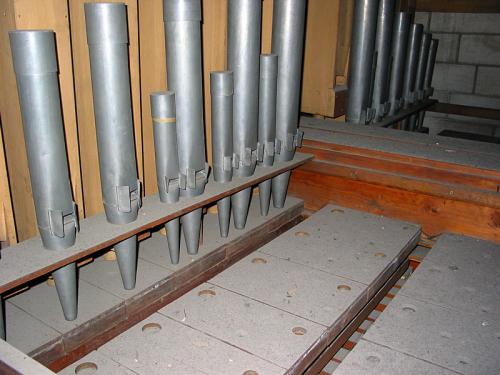

BOURDON 16'. Tuyaux en sapin puis étain avec calotte et oreilles.

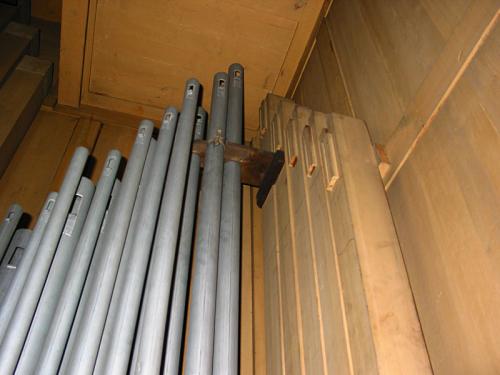

MONTRE 8'. Tuyaux en zinc, dont 13 dans la façade, avec entaille d'accord, puis en étain, idem.
BOURDON HARMONIQUE 8'. Basse en bois de sapin, puis en étain avec calotte et oreilles et 2 x 10 tuyaux avec deux trous harmoniques (un tuyau aigu manque).
Nom
Récit

Particularités
Il apparaît que seuls trois jeux ont été placés, les pistons et membranes du sommier pour les autres jeux n'existent pas

Description
QUINTATON 16'. Basses en bois de sapin puis tuyaux en étain avec calotte et oreilles.
FLÛTE HARMONIQUE 8'. Basses en zinc puis tuyaux en étain. Dans le dessus, double longueur avec deux trous harmoniques.
SALICIONAL 8'. Tuyaux en zinc, puis en étain avec entaille d'accord et frein harmonique.
Nom
Pédale

Particularités
Il apparaît que seuls deux jeux ont été placés, les autres pistons et membranes du sommier même n'ont pas été mises.
Ces jeux fonctionnent par extension.

Description
SOUBASSE 16' et BASSE (?) 8'. 2 x 12 tuyaux en sapin puis tuyaux en étain avec calotte et oreilles.

Alimentation

Réservoir ou soufflet auxiliaire
Soufflet principal

Description

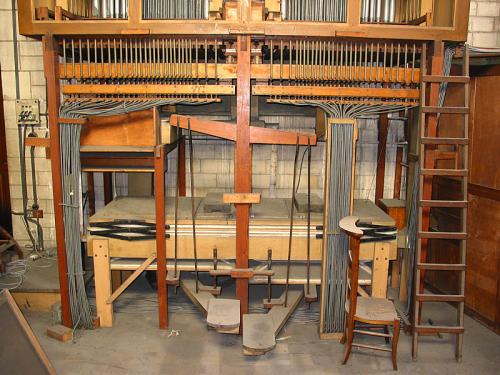

Grand soufflet à plis parallèles, un rentrant, un sortant, placé dans le soubassement du Récit

Longueur
249 cm

Largeur
94 cm
Réservoir ou soufflet auxiliaire
Anti-secousses Grand-Orgue

Description
Soufflet à un pli parallèle, placé à gauche, sous le sommier du Grand-Orgue

Longueur
100 cm

Largeur
51 cm

Nombre de poids et type
Quatre ressorts à boudin
Réservoir ou soufflet auxiliaire
Anti-secousses Récit

Description
Soufflet à un pli parallèle placé à gauche, sous le sommier du Récit

Longueur
100 cm

Largeur
100 cm

Nombre de poids et type
Ressorts à boudin
Réservoir ou soufflet auxiliaire
Pompes

Description
Deux pompes cunéiformes à pieds sous le grand réservoir
