Orgue de tribune Art Déco (J Stevens, 1927)

Institut Sainte-Marie la Sagesse

Console  / Orgue de tribune Art Déco (J  Stevens, 1927) - Institut Sainte-Marie la Sagesse
Architecture, lieu, configuration  / Orgue de tribune Art Déco (J  Stevens, 1927) - Institut Sainte-Marie la Sagesse
 Cliquez sur une image pour l'agrandir
L'INSTRUMENT
Buffet - Date de réalisation 1927
Buffet - Emplacement En tribune
Buffet - Style Art Déco
Matériaux utilisés Sapin et contreplaqué
Disposition des tuyaux A l’intérieur du buffet

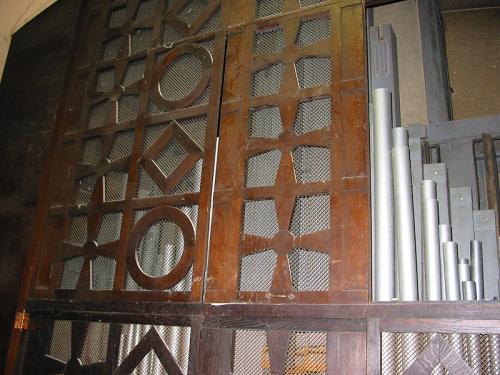

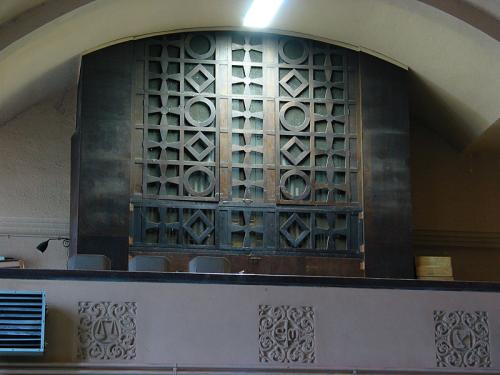

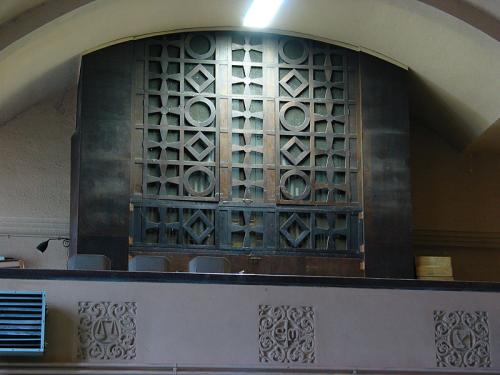

Description du buffet Armoire en contreplaqué « chêne foncé » verni avec panneaux ouvrants garnis de treillis métallique
Accord - Particularités Impossible à vérifier
Tempérament  Egal
Acoustique ± 3 secondes
Facteur(s) Joseph Stevens
L'INSTRUMENT
Buffet - Style Art Déco
Facteur(s) Joseph Stevens
HISTORIQUE DE L'INSTRUMENT
TRAVAUX
Année début 1934
Année fin 1947
Type de travaux entretien
Nom du facteur Kerkhoff
Année début 1952
Type de travaux Révision, modification de la composition et adjonction d’un jeu
Nom du facteur Joseph Stevens
DOCUMENTATION
Type Article
Titre Revue MUSICA SACRA
Références 1928, pp. 61-62
Type Livre
Titre "Dictionnaire des facteurs d’instruments de musique en Wallonie et à Bruxelles du 9e siècle à nos jours"
Auteur Haine, Malou et Meeûs, Nicolas (Dir.)
Lieu Liège
Références pp. 393-394
ISBN 2-87009-250-4
Editeur Pierre Mardaga
Type Archives
Titre "Inventaire descriptif des archives des facteurs d’orgues Kerkhoff"
Auteur FELIX, Jean-Pierre
Lieu Bruxelles
HISTORIQUE DE L'INSTRUMENT
Travaux
Année début 1934
Année fin 1947
Nom du facteur Kerkhoff
Année début 1952
Nom du facteur Joseph Stevens
SPÉCIFICATIONS TECHNIQUES DE L'INSTRUMENT

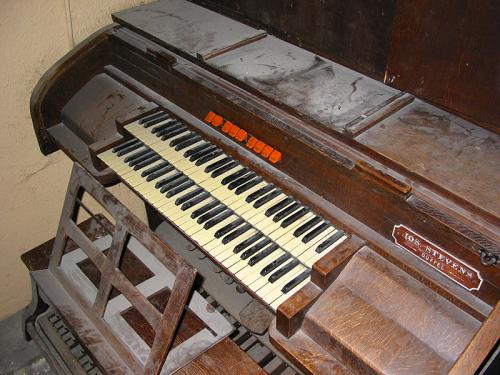

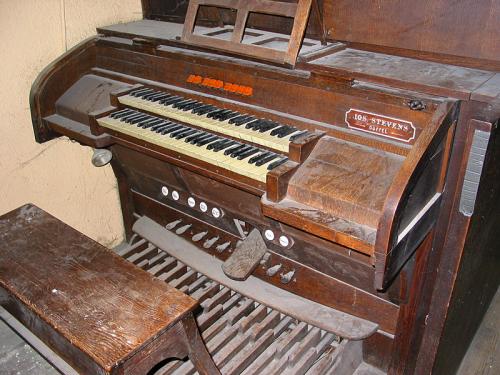

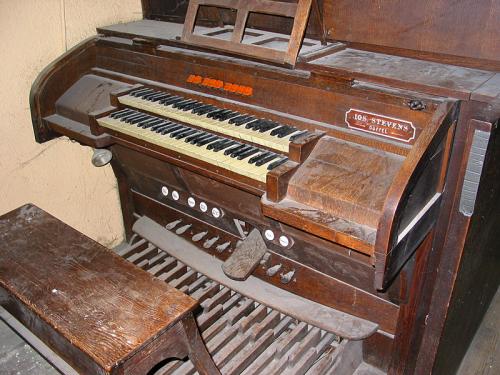

Consoles
Structure console et pupitre
Accolée au meuble, sur le côté gauche.
Contreplaqué chêne.
Foncé verni, s’ouvre par un volet coulissant.
Nombre de claviers
2
Etendue des claviers
56 notes
Description des touches
Palettes garnies en matière synthétique
Description des feintes
Ebène

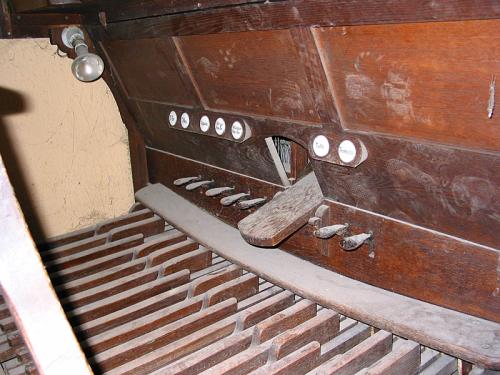

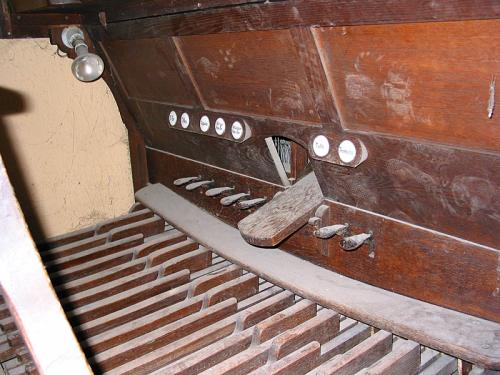

Etendue du pédalier
30 notes
Matériaux du pédalier
Chêne

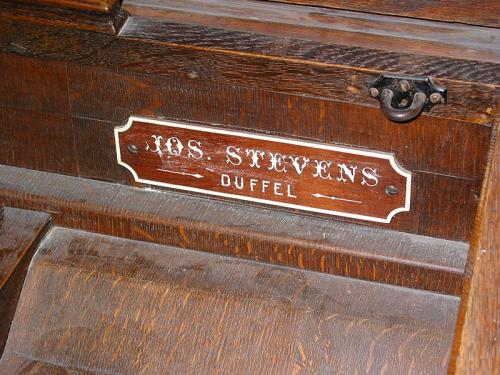

Barre d'adresse
A droite sur les dominos :
Jos. Stevens
Bruxelles

Clavier(s) et Pédalier(s)
  • Nom
    Grand-Orgue
    Etendue
    56 notes C - g'''
    Jeux
    Montre 8’
    Bourdon 8’ (dessus ouverts harmoniques)
    Flûte 4’
  • Nom
    Récit expressif
    Etendue
    56 notes C - g'''
    Jeux
    Flûte harmonique 8’
    Prestant 4’
    Quinte 2'2/3
    Mixture 3r
  • Nom
    Pédale
    Etendue
    30 notes C - f'
    Jeux
    Soubasse 16’
    Basse 8’
  • Nom
    Leviers de combinaisons
    Accouplements
    Tirasse Grand-Orgue
    Tirasse Récit
    Copula Récit/Grand-Orgue
    Octave grave Récit/Grand-Orgue
    Octave aiguë Récit/Grand-Orgue
    Expression Récit (bascule)
    Tutti
    Trémolo
    Tremolo (Récit)

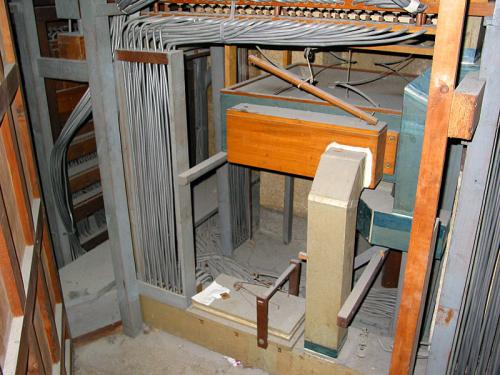

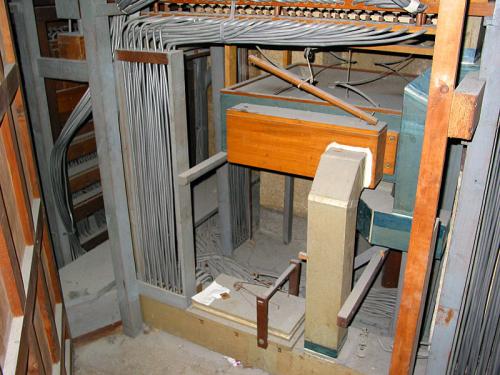

Transmissions
  • Notes
    Pneumatique tubulaire à pression
    Tracé et matériaux mécanique

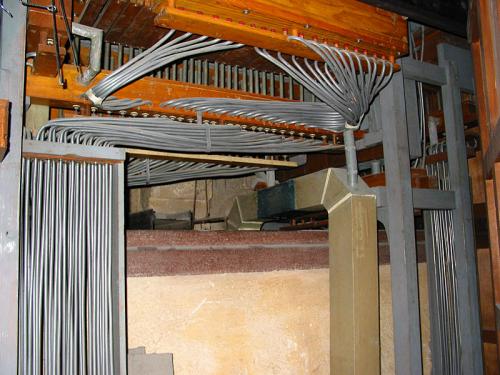

    De la console partent de fins conduits de vent en plomb étamé à des relais, puis aux sommiers respectifs, tant pour les notes que pour les jeux
  • Nom
    Boîte expressive (clavier II : Récit)
    Notes
    Commande mécanique
    Tracé et matériaux mécanique
    La partie centrale, fermée, est plus haute que les parties extrêmes, munies de jalousies
    Boîte expressive
    La boîte est en sapin

Sommiers
  • Type
    L’orgue comporte plusieurs petits demi-sommiers diatoniques à pistons en sapin, de système pneumatique à pression (avec membrane dans ses lattes)
    Implantation
    Le côté ut est à droite, le côté do# est à gauche
    Nature
    Les faux sommiers et les pilotes sont en sapin
  • Nom du clavier
    Grand-Orgue
    Nature
    Montre 8' et Bourdon 8' : deux demi-sommiers devant la boîte expressive (basses aux extrémités sauf pour les 12 tuyaux en bois de la 1re octave du Bourdon 8'), encadrant deux petits demi-sommiers pour la 1re octave en bois de la Montre (basses au centre).
    Flûte 4' : deux demi-sommiers complémentaires (basses au centre), greffés par des tubes raccordés aux lattes à membranes (ajoutés en 1952).
  • Nom du clavier
    Récit
    Type
    Deux demi-sommiers
    Disposition des tuyaux
    Basses aux extrémités, sauf la 1re octave, au centre
  • Nom du clavier
    Pédale
    Implantation
    Deux demi-sommiers de chaque côté de la boîte expressive (basses à l’arrière) perpendiculairement au buffet

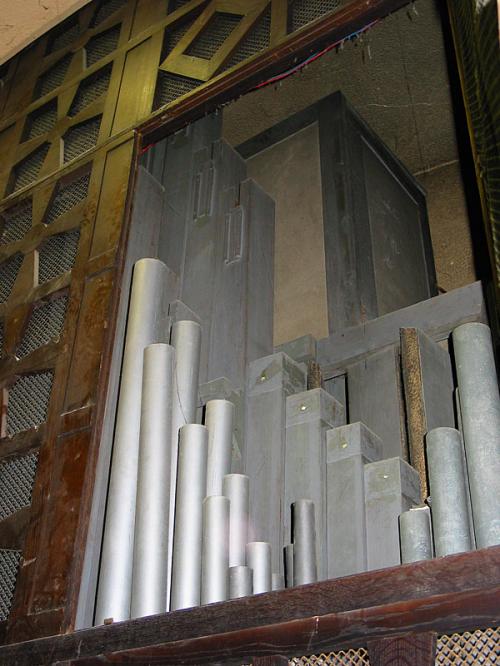

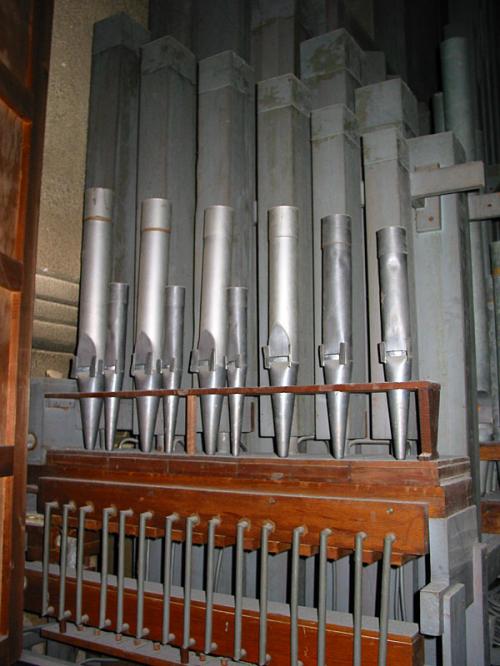

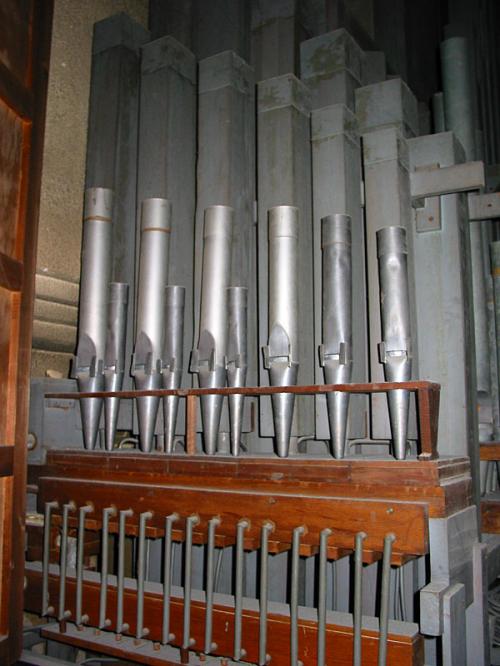

Tuyauteries
  • Particularités
    D’assez bonne qualité, pour la plupart en étain, avec les basses en zinc ou en sapin peint. Il y a systématiquement des dents assez grosses aux biseaux. Tous les tuyaux en métal, à l’exception des plus petits, sont munis d’une entaille d’accord et ont des oreilles.
  • Nom
    Grand-Orgue
    Description
    FLÛTE OUVERTE 4'. 16 tuyaux ouverts en zinc (do1 à ré#3). Lèvres supérieures en mitre. 40 tuyaux ouverts en étain (mi2 à sol5). Sans oreilles : 26 dessus. N.B. : 2 tuyaux manquent : ré#5 et sol5.
    BOURDON 8'. 12 tuyaux bouchés en sapin peint en gris (do1 à si1). 12 tuyaux bouchés en zinc, à calotte mobile (do2 à si2). Lèvres supérieures en écusson. Quelques oreilles manquent. 12 tuyaux bouchés en étain, à calotte mobile (do3 à si3). Lèvres supérieures en écusson. 20 tuyaux ouverts harmoniques en étain (do4 à sol5).
    MONTRE 8'. 12 tuyaux ouverts en sapin peint en gris avec planchette d’accord, au centre (do1 à si1). 19 tuyaux ouverts en zinc (do2 à fa#3). 25 tuyaux ouverts en étain sur le sommier (sol3 à sol5).
  • Nom
    Récit
    Description
    FLÛTE HARMONIQUE 8'. 12 tuyaux ouverts en sapin peint en gris avec quelques basses postées au centre. 44 tuyaux ouverts dont probablement 12 en zinc et 32 en étain dont 20 harmoniques.
    QUINTE 2'2/3. 56 tuyaux ouverts en étain.
    PRESTANT 4'. 56 tuyaux ouverts en zinc et en étain.
    MIXTURE 3 rangs. 168 tuyaux ouverts en étain.
  • Nom
    Pédale
    Description

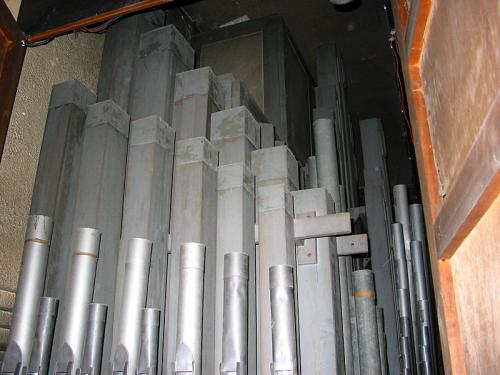

    SOUBASSE 16' (doublée en Basse 8'). 24 grands tuyaux bouchés en sapin peint en gris (do1 à si2). 8 tuyaux bouchés en zinc, à calotte mobile, avec le pied en étain (do3 à sol3). Lèvres supérieures en mitre. 10 tuyaux bouchés en étain à calotte mobile (sol#3 à fa4).

Alimentation
  • Réservoir ou soufflet auxiliaire
    Réservoir
    Description
    Réservoir à table flottante avec régulateur à rideau. Ressorts à lames. Situé dans le soubassement de l'orgue.

Trémolos
  • Nom
    Récit
    Type
    Raccordé au sommier par un porte-vent en carton
    Emplacement
    Au sol, au fond du buffet, sous le sommier

SPÉCIFICATIONS TECHNIQUES DE L'INSTRUMENT
Console Clavier(s) et Pédalier(s) : 4
Clavier(s) et Pédalier(s) Grand-Orgue, Récit expressif, Pédale, Leviers de combinaisons
Transmissions
 Pneumatique tubulaire à pression
Boîte expressive (clavier II : Récit) Commande mécanique

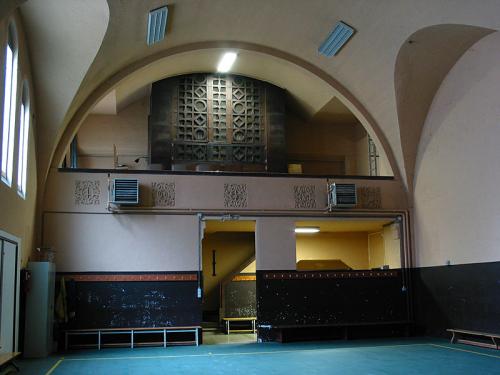

L'édifice
Institut Sainte-Marie la Sagesse

Institut Sainte-Marie la Sagesse

Adresse : Chaussée de Haecht, 164
1030 Schaerbeek
Style architectural : Néo-classique
Construction : 1904-1926
Siècle de construction : XXe
