Orgue néo-baroque, dans le choeur (Collon, 1977)

Cathédrale des Saints-Michel-et-Gudule

Préc. Suiv.

Architecture, lieu, configuration / Orgue néo-baroque, dans le choeur (Collon, 1977) - Cathédrale des Saints-Michel-et-Gudule

Cliquez sur une image pour l'agrandir

+ Voir plus d'images

L'INSTRUMENT

Buffet - Architecte - Particularités Patrick Collon

Buffet - Emplacement Dans le chœur, tout à fait au fond à gauche, dans la dernière travée (ceci depuis l’arrivée de l’orgue Grenzing). A l’origine, en 1977, l’orgue se trouvait dans la seconde travée du chœur. Avec la restauration du chœur, l’orgue fut placé à côté de l’autel au début du transept. Puis, après un certain temps, l’instrument fut déplacé en face de la chaire, avant de se trouver à sa place actuelle.

Buffet - Style Néo-baroque allemand

Matériaux utilisés Chêne

Disposition des tuyaux Diatoniques (1 octave) puis en tierces majeures

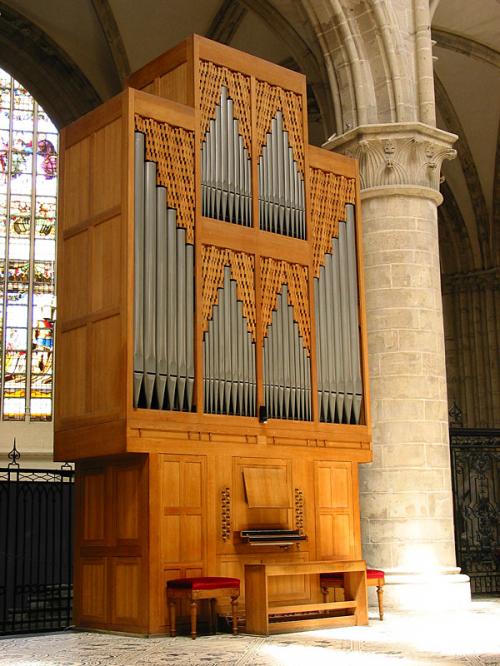

Description du buffet Façade plane en chêne. Meuble auto-portant à encorbellement avec quatre plates-faces au premier niveau, avec la première octave à gauche et à droite pour le Hauptwerk et la Pédale. Au milieu se trouvent les tuyaux du Hauptwerk et de la Pedal à partir de c, arrangés en mitre et en tierces majeures. Tuyaux de façade en étain. Au second niveau, il y a deux plates-faces pour l'Oberwerk avec disposition des tuyaux en mitre comme au Hauptwerk. Différents panneaux à charnières et serrures simples s'ouvrent à l'avant et à l'arrière de l'orgue afin de permettre l'entretien de l'instrument.

Console - Situation En fenêtre sous la façade

Console - Matériaux Chêne

Personne chargée de l'entretien Pieter Vanhaecke

Date/Epoque de l'entretien A la demande

Vent - Pression 112 mm CE

Ventilateur - Description Dans le soubassement

Accord Diapason 440 Hz

Accord - Particularités A 16° C

Tempérament Werckmeister III

Acoustique ± 5 secondes

Facteur(s) Patrick Collon

L'INSTRUMENT

Buffet - Style Néo-baroque allemand

Facteur(s) Patrick Collon

HISTORIQUE DE L'INSTRUMENT

Historique L'instrument a pris sa place comme orgue de choeur alors que le grand orgue laissait apparaître de plus en plus de déficiences. Il a permis l'organisation de concerts d'orgue à la cathédrale. Il devint même le principal instrument, notamment lors des travaux de restauration de la cathédrale et du démentèlement de la grande tribune (voir orgue Forceville) et avant l'orgue construit par Grenzing.

TRAVAUX

Année début 2003

Année fin 2004

Particularités L'ensemble des travaux et du placement des éléments a été réalisé par Pieter Vanhaecke. Seuls les claviers ont été réalisés dans les ateliers de Patrick Collon.

Type de travaux Restauration du soufflet cunéiforme. Placement de nouveaux claviers. Nouvelle traction de Pédale en métal moins encombrante que celle en bois d'origine. Restauration des postages affaissés des tuyaux. Nettoyage de l'orgue. Réharmonisation des jeux à anches, sauf le Posaunebass simplement égalisé.

Nom du facteur Pieter Vanhaecke

HISTORIQUE DE L'INSTRUMENT

Historique L'instrument a pris sa place comme orgue de choeur alors que le grand orgue laissait apparaître de plus en plus de déficiences. Il a permis l'organisation de concerts...

Travaux
Année début 2003
Année fin 2004
Nom du facteur Pieter Vanhaecke

SPÉCIFICATIONS TECHNIQUES DE L'INSTRUMENT

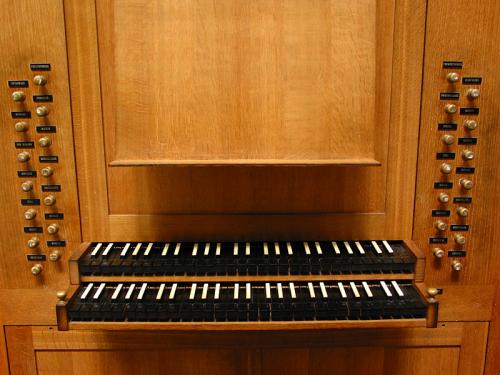

Consoles

Structure console et pupitre
En fenêtre, sous la façade.
Chêne.
Fixe.

Nombre de claviers
2

Etendue des claviers
54 notes

Description des touches
Touches en tilleul (?) recouvertes d'ébène

Description des feintes
Ebène plaqué d’os, fronton légèrement incliné

Description des joues ou cadre
Droites et en chêne

Etendue du pédalier
30 notes

Matériaux du pédalier
Droit et plat avec feintes alignées et avec bec. Chêne.

Registres
En deux fois deux colonnes et en quinconce à gauche et à droite des claviers. Le Hauptwerk forme la colonne intérieure à gauche et à droite, tandis que les jeux de l’Oberwerk se trouvent dans les colonnes extérieures. Les jeux de Pedal se trouvent en haut des quatre colonnes. Les tirants sont en cuivre rond avec des boutons en cuivre. Sous les registres de droite, un tirant de même nature pour le Tremulant.

Accouplements
A tiroir. Deux boutons en cuivre dans les joues du deuxième clavier. Sous les claviers, tirant à cran en cuivre pour la Tirasse mécanique du Hauptwerk.

Repose-pieds
Au banc qui est en chêne

Accessoires
Contact électrique à clef pour le moteur sous les claviers

Clavier(s) et Pédalier(s)

Nom
Oberwerk (I)

Etendue
54 notes C - f'''

Jeux
Gedackt (8')
Quintadena (8') (c)
Principal (4')
Rohrflöte (4')
Nasat (2'2/3)
Terz (1'3/5)
Quinte (1'1/3)
Sifflöte (1')
Mixtur (III)
Vox humana (8')
Nom
Hauptwerk (II)

Etendue
54 notes C - f'''

Jeux
Bordun (16')
Principal (8')
Gedackt (8')
Octave (4')
Spitzflöte (4')
Quinte (2'2/3)
Superoctave (2')
Terz (1'3/5)
Mixtur (IV)
Cymbel (III)
Trompete (8')

Accouplements
II+I (à tiroir)

Trémolo
Tremulant

Particularités
Le Tremulant agit sur l'entièreté de l'orgue
Nom
Pedal

Etendue
30 notes C - f'

Jeux
Subbass (16')
Principalbass (8')
Octavbass (4')
Posaunenbass (16')
Trompetenbass (8')
Clarinbass (4')

Accouplements
Tirasse Hauptwerk

Transmissions

Nom
Oberwerk (I)

Notes
Mécanique suspendue

Touches
Axées vers le centre

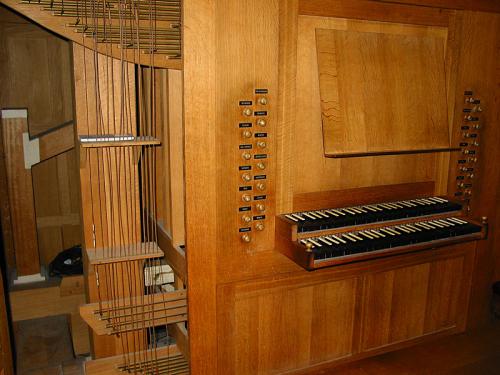

Tracé et matériaux mécanique

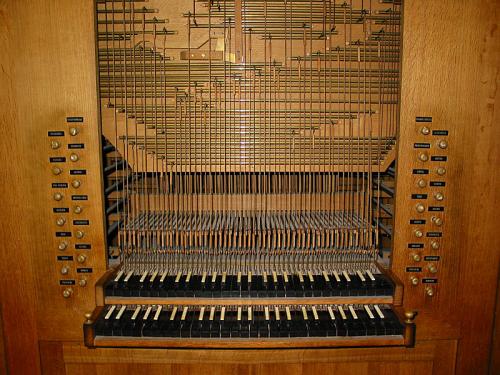

Au bout de la touche, vergette montante en cuivre, puis balancier horizontal vers l'arrière en chêne, pilote montant en bois, autre balancier en chêne arrivant à l'arrière du sommier du Hauptwerk et vergettes montantes en chêne. Plus haut, sous le sommier de l'Oberwek, abrégé vertical avec rouleaux et bras en cuivre, puis vergettes en cuivre vers le sommier.

Description des registres
Comme au Hauptwerk

Abrégé
Abrégé vertical, à l’arrière de l’instrument sous le sommier.
Table en chêne, Multiplex; rouleaux en fer; axes en fer, crapaudines en bois, bras en acier.
Nom
Hauptwerk (II)

Notes
Mécanique suspendue

Touches
Axées en queue

Tracé et matériaux mécanique
Vergettes en chêne ascendantes vers un abrégé vertical derrière la paroi de la console. A partir de l'abrégé, vergettes en cuivre vers le sommier.

Description des registres
Tirants en cuivre attachés aux rouleaux de section carrée en chêne avec bras en chêne. Ensuite bras horizontaux en chêne dirigés vers le centre du double sommier, puis sabres en métal.

Abrégé
Grand abrégé sur table en chêne commune avec la Pedal. Rouleaux et bras en cuivre.
Nom
Pedal

Notes
Mécanique suspendue

Touches
Axées en queue

Tracé et matériaux mécanique
Vergettes montantes en cuivre vers l'abrégé commun avec le Hauptwerk. Après l'abrégé, vergettes montantes en cuivre vers le sommier. Tirasse mécanique.

Description des registres
Mécaniques. Voir Hauptwerk.

Abrégé
Abrégé vertical, derrière la paroi de la console. Table en chêne commune avec celle du Hauptwerk.

Sommiers

Nom du clavier
Hauptwerk, Pedal et Oberwerk

Type
Mécanique à gravures et glissières. Dans la double laye du Hauptwerk et Pedal, les soupapes sont collées en queue et munies de deux guides vers l'avant et soutenues par des ressorts à boucle. Des rondelles de plomb font office de boursettes.

Implantation
Parallèles à la façade, de même que l'Oberwerk (non visité à l'étage supérieur).
Pour le double sommier de Pedal et Hauptwerk, layes à l'avant refermées par des tampons encastrés en chêne et retenus par des pivotants en chêne. Pour l'Oberwerk, laye à l'arrière, également visible de l'extérieur et avec tampons similaires.

Nature
Chêne

Disposition des tuyaux
Pour le demi-sommier de gauche du Hauptwerk et de la Pedal :
De gauche à droite, C, 2 x 6 notes diatoniquement avec alternance de soupapes. Une soupape pour le Hauptwerk et deux soupapes par note pour la Pedal. Puis disposition en mitre avec la même alternance de soupapes Hauptwerk et Pedal, c au centre puis d à gauche, e à droite, etc.
Pour le demi-sommier de droite :
Disposition semblable, C#, dans l'autre direction, 2 x 6 notes Hauptwerk et Pedal, puis en mitre.
Pour l'Oberwerk, disposition en deux mitres, C et C#, sur un sommier.

Tuyauteries

Nom
Hauptwerk, Oberwerk et Pedal

Description
Les tuyaux qui sont en étain ont des entailles d'accord et, à partir du 4', sont coupés au ton. Pour les tuyaux bouchés, il y a du pin pour la Subbass, du chêne pour le Bordun (2 octaves) et les Gedackt (1 octave), puis des tuyaux en métal avec calottes et oreilles. La première octave du Bordun 16' du Hauptwerk sonne en 8'.

Alimentation

Réservoir ou soufflet auxiliaire
Réservoir principal

Description
Soufflet cunéiforme à un pli, dans le soubassement de l’orgue en largeur vers l'arrière et au-dessus du moteur.
Chêne, peau de mouton.

Longueur
210 cm

Largeur
75 cm

Nombre de poids et type
Plomb

Trémolos

Nom
Hauptwerk, Oberwerk et Pedal

Type
A contrepoids

Emplacement
Sur le porte-vent, à la sortie du soufflet

Porte-vent

Nom
Hauptwerk (II), Oberwerk (I) et Pedal

Description
Collecteur à la sortie du soufflet, lui-même précédé du Tremulant. De là, porte-vent de section carrée vers les différents sommiers.

Matériaux
Chêne, cuir
