Architecture, lieu, configuration / Orgue de tribune (Van Bever, 1899) - Eglise Saint-Job (Carloo)

Cliquez sur une image pour l'agrandir

+ Voir plus d'images

L'INSTRUMENT

Buffet - Date de réalisation 1899

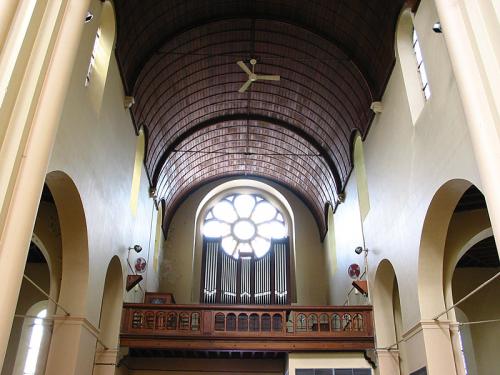

Buffet - Emplacement Sur la tribune

Buffet - Style Façade rudimentaire d'aspect classique

Matériaux utilisés Chêne et sapin

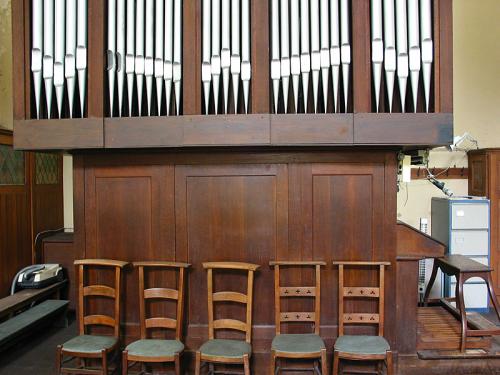

Disposition des tuyaux Dans la façade, cinq plates-faces (1e, 3e et 5e à dessus horizontal, 2e et 4e descendant et remontant du centre) avec chacune, de gauche à droite, 5, 8, 5, 8 et 5 tuyaux. Il s’agit de tuyaux postiches en zinc avec un écusson appliqué et ne possédant pas de bouche (anciennement peinte). Ils cachent les jalousies de la boîte expressive qui renferme l'entièreté de l'orgue.

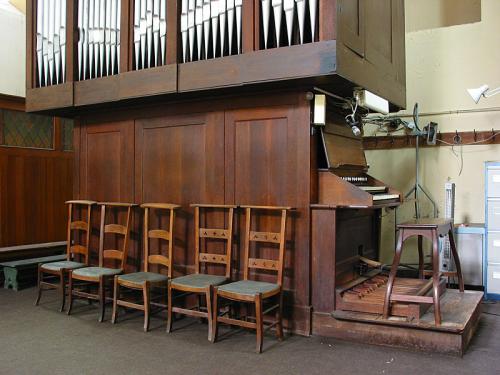

Description du buffet Partie inférieure, soubassement avec panneaux et montants en chêne sur trois côtés et l'arrière en sapin. Partie supérieure saillante sur base en sapin avec montants en chêne à l'avant. Le meuble est visible sur ses quatre côtés et il est entièrement fermé, le dessus et l'arrière servant de boîte expressive. Pour l'accord du Grand-Orgue, accès par l'arrière où il y a deux barres de métal pour poser une passerelle. Toutefois l'une des deux a été sciée après qu'une personne s'y soit blessée. Pour le Positif, accès sur le côté.

Console - Description Console en chêne, encastrée sur le côté droit

Personne chargée de l'entretien Jean-Pierre Draps

Date/Epoque de l'entretien Une fois par an, vers le mois de juin

Tempérament Egal

Acoustique Généreuse

Facteur(s) Van Bever Frères

L'INSTRUMENT

Buffet - Style Façade rudimentaire d'aspect classique

Facteur(s) Van Bever Frères

HISTORIQUE DE L'INSTRUMENT

Historique L'organiste actuel est M. Urbain Zwinnen qui devrait arrêter sa mission en été 2007. Avant lui, il y a eu Madame De Hertogh et d'autres encore. On sait que l'instrument a été régulièrement l'outil de travail tant pour la liturgie que pour des concerts ou des répétitions. En témoignent les armoires de partitions situées près de l'orgue et aussi les affiches accrochées au mur. Jusqu'à une époque récente, Pierre Schwickerath qui jouait aussi de l'orgue, dirigeait un chœur mixte qui se produisait en concert.

TRAVAUX

Année fin Vers 2005

Type de travaux Restauration du soufflet principal

Nom du facteur Jean-Pierre Draps

Lieu de l'atelier Erps-Kwerps

DOCUMENTATION

Type Archives

Description Archives de la vie paroissiale et de la comptabilité à la cure; à dépouiller

HISTORIQUE DE L'INSTRUMENT

Historique L'organiste actuel est M. Urbain Zwinnen qui devrait arrêter sa mission en été 2007. Avant lui, il y a eu Madame De Hertogh et d'autres encore. On sait que l'instrument...

Travaux
Année fin Vers 2005
Nom du facteur Jean-Pierre Draps
Lieu de l'atelier Erps-Kwerps

SPÉCIFICATIONS TECHNIQUES DE L'INSTRUMENT

Consoles

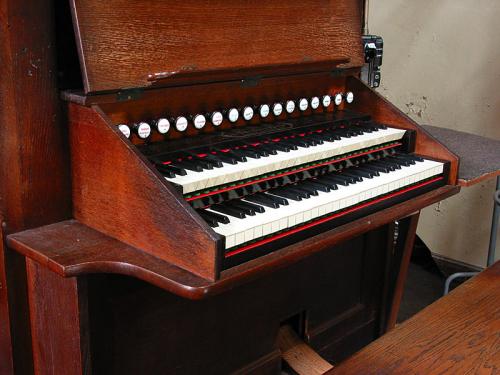

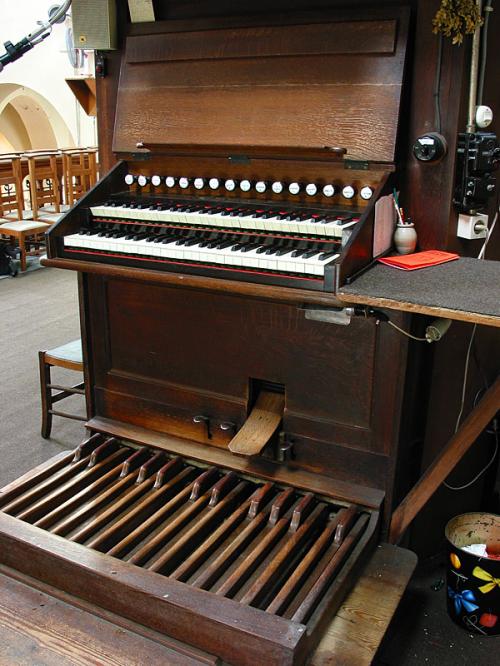

Structure console et pupitre
Encastrée sur le côté droit et placée sur un petit podium. Sur les claviers un large pupitre en chêne se rabat.

Nombre de claviers
2

Etendue des claviers
56 notes, C - g'''

Description des touches
Touches en sapin recouvertes de matière syntéthique imitation ivoire. Frontons inclinés pour le clavier supérieur et droits pour l'inférieur.

Largeur des touches
22 mm

Profondeur des touches
134 mm

Description des feintes
Ebène

Profondeur des feintes
164 mm

Description des joues ou cadre
Joues carrées de couleur noire

Etendue du pédalier
27 notes, C - d'

Matériaux du pédalier
Chêne avec placage de palissandre pour les feintes
A plomb c'/C
Surplomb 200

Registres
Au-dessus des claviers.
Tirants cylindriques en chêne et pommeaux en palissandre avec médaillon de porcelaine.
Lettres rouges pour le Récit, vertes pour la Pédale, noires pour le Grand-Orgue.

Accouplements
Au pied par cuillers.
Tirasse permanente au Grand-Orgue.

Repose-pieds
Au banc et au-dessus du pédalier

Commande-pieds
Deux cuillers en fer non étiquettées pour l'accouplement des claviers du Récit au Grand-Orgue et le Trémolo.
Bascule en bois pour l'expression générale.
Cuiller en fer pour l'appel des jeux à anches du Grand-Orgue.

Accessoires
Sur la droite de la console, interrupteur pour le moteur et l'éclairage de la console. Puis divers appareils et contacts électriques pour les micros, la vidéo et autre.
Tubes électriques pour l'éclairage des claviers et du pédalier.
Diverses armoires à partitions contre le mur.
A l'arrière de l'orgue, des barres horizontales en acier devaient permettre le placement d'une passerelle d'accord. Deux sur trois ont été sciées suite à un incident au front !

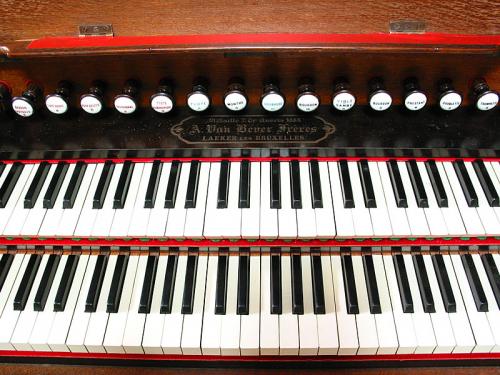

Barre d'adresse
Sous les tirants, horizontalement, incrustations en métal sur palissandre avec encadrement :
Médaille d'Or Anvers 1885
A. Van Bever Frères
Laeken les Bruxelles

Clavier(s) et Pédalier(s)

Nom
Grand-Orgue (I)

Etendue
56 notes, C - g'''

Jeux
BOURDON 16
MONTRE 8
VIOLE DE GAMBE 8
BOURDON 8
PRESTANT 4
DOUBLETTE 2
TROMPETTE 8
CLAIRON 4

Accouplements
(Récit au Grand-Orgue)

Particularités
Bourdon 8' : de C à e ou f, mêmes tuyaux que le Bourdon 16'
Nom
Récit (II)

Etendue
56 notes, C - g'''

Jeux
FLÛTE HARMONIQUE 8
SALICIONAL 8
VOIX CELESTE 8
FLÛTE DOUCE 4
BASSON HAUTBOIS 8
VOIX HUMAINE 8

Trémolo
Tremolo

Particularités
Salicional 8' : C à H, mêmes tuyaux que la Viole de Gambe 8'.
Flûte harmonique 8' : C à e', mêmes tuyaux que la Montre 8'.
Nom
Pédale

Etendue
27 notes, C - d'

Jeux
SOUBASSE 16
FLÛTE 8

Accouplements
Tirasse permanente du Grand-Orgue

Particularités
Ces deux registres sont muets mais devaient être empruntés au Grand-Orgue

Transmissions

Nom
Grand-Orgue (I)

Notes
Mécanique

Tracé et matériaux mécanique
Touches axées vers le milieu et soulevant un balancier. Puis vergettes montantes, équerres, vergettes horizontales, équerres horizontales, vergettes vers l'arrière du sommier, équerres et vergettes verticales vers le sommier.
Accouplement des claviers : mécanique à balanciers.

Description des registres
Tirants de sapin actionnant des sabres en acier disposés en éventail. Le sommet des balanciers entre dans la butée de la glissière.

Boîte expressive
Commande mécanique de la boîte agissant sur l'ensemble de l'orgue
Nom
Positif ou Récit (II)

Notes
Mécanique

Tracé et matériaux mécanique
Touches axées vers le milieu et soulevant un pilote en bois. Puis équerres inversées, vergettes vers le centre de l'orgue, abrégé horizontal pour amener la traction vers l'avant du sommier. Vergettes verticales vers le sommier.

Description des registres
Comme au Grand-Orgue

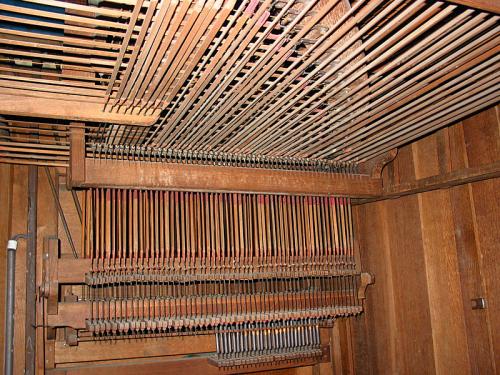

Abrégé
Cadre en chêne avec rouleaux en pin pivotant sur des axes en métal. Petits bras en métal.
Nom
Pédale

Notes
Mécanique, en tirasse permanente

Tracé et matériaux mécanique
Mécanique non raccordée au sommier

Description des registres
Comme au Grand-Orgue

Boîte expressive
Mécanique et pour l'ensemble de l'orgue

Abrégé
Petit abrégé derrière la paroi

Sommiers

Nom du clavier
Récit, Grand-Orgue et Pédale

Type
A registres et glissières

Implantation
Un grand sommier à double laye parallèle à la façade

Nature
Un seul sommier en chêne avec laye à l'arrière pour le Grand-Orgue et à l'avant pour le Récit. Tampons saillants légèrement moulurés et retenus par des clous pliés et pivotants. Pilotes et faux sommiers en chêne. Devant les tuyaux du Positif il y a une passerelle d'accord.
Il faut noter que pour les basses du Grand-Orgue, il y a deux soupapes pour les 27 premières notes. Toutefois, l'une des deux n'est pas raccordée à une mécanique qui devait être la transmission de Pédale.

Disposition des tuyaux
Disposition diatonique en V avec C à gauche et C# à droite avec grands tuyaux postés sur les côtés

Description de la chape
De l'avant de l'orgue vers l'arrière, comme les registres à la console :
VOIX HUMAINE 8 à c (12 tuyaux manquant),
BASSON HAUTBOIS 8,
FLÛTE DOUCE 4,
VOIX CELESTE 8 à c,
SALICIONAL 8 à c (12 tuyaux communs avec la GAMBE 8),
FLÛTE HARMONIQUE 8 à c (12 tuyaux communs avec la MONTRE 8)
FLÛTE 8 de Pédale, empruntée à la FLÛTE HARMONIQUE
MONTRE 8,
SOUBASSE 16 de Pédale, empruntée au BOURDON 16,
BOURDON 16,
VIOLE DE GAMBE 8,
BOURDON 8 (de C à e ou à f emprunté au BOURDON 16),
PRESTANT 4,
DOUBLETTE 2,
TROMPETTE 8,
CLAIRON 4.

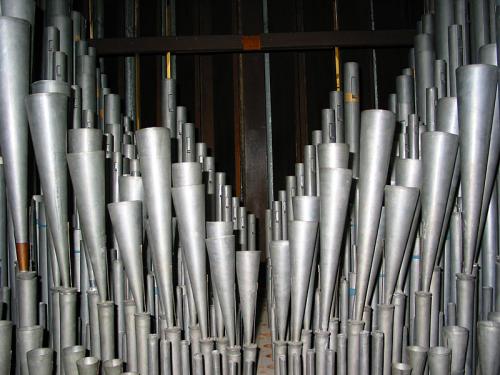

Tuyauteries

Nom
Grand-Orgue, Récit, Pédale

Description
Tuyauterie homogène en bois de sapin et en étain.
Quelques commentaires:
VOIX HUMAINE. Les 12 premiers tuyaux sont manquants, il y a des rondelles de cuir sur le sommier. Tuyaux en étain avec pieds très élevés vers le milieu du jeu puis décroissants. Pavillons cylindriques avec clapet soudé.
BASSON HAUTBOIS. Avec deux types de pavillon en étain tous enchâssés dans un petit cône en fer planté dans le noyau.
SALICIONAL et GAMBE. Tuyaux de basse en bois de sapin peint en rouge foncé avec lèvre inférieure en chêne et frein harmonique en fer. Petit robinet de contrôle du vent dans le pied de forme cylindrique des tuyaux. Postés à gauche et à droite du sommier. Freins harmoniques en métal.
MONTRE 8'. Idem.
MONTRE 8' et FLÛTE 8'. Basses avec clapet d'accord.

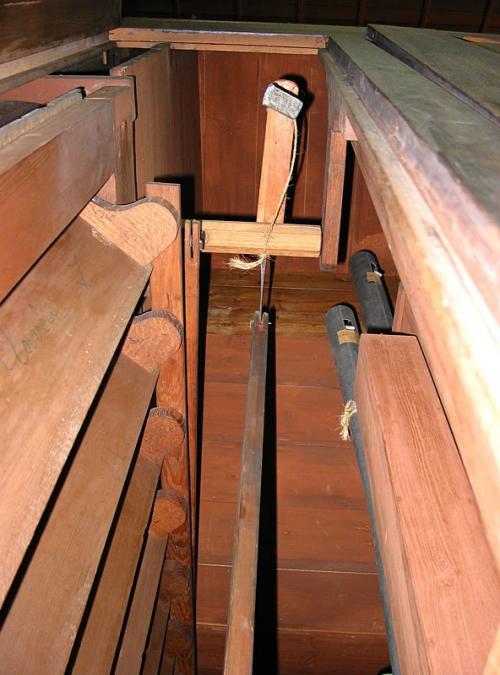

Plus loin, BOURDON 16' en bois et posté sur les côtés arrière. Lèvres inférieures en chêne peint en rouge foncé et robinet de réglage dans le pied.
FLÛTE 4'. A calotte et oreilles, puis calotte à cheminée et oreilles, puis conique et ouvert.
BOURDON 8'. Sur le sommier, en étain avec calotte et oreilles.

Alimentation

Réservoir ou soufflet auxiliaire
Pompes

Description

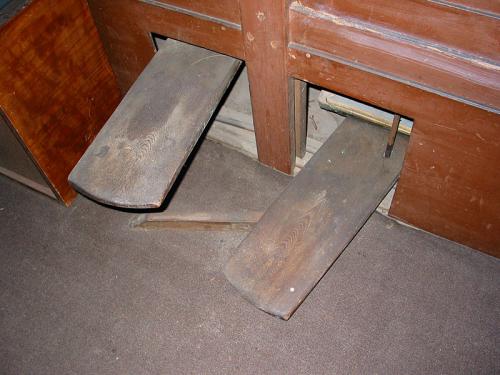

Deux pompes actionnées par deux pédales synchronisées par des tiges en acier et placées à l'arrière de l'orgue.
Les pompes sont cunéiformes et placées à même le soufflet sur sa face inférieure.
Réservoir ou soufflet auxiliaire
Soufflet principal

Description
Soufflet à deux plis parallèles rentrant. Il est installé dans le socle de l'orgue parallèlement à la façade.

Longueur
415,50 cm

Largeur
109 cm

Nombre de poids et type
Deux grosses pierres et six petites
Réservoir ou soufflet auxiliaire
Soufflet anti-secousses

Description
Anti-secousses placé directement sous le sommier

Nombre de poids et type
Ressorts à boudin
