Orgue-coffre de choeur (Nagels, 2000)

Eglise Saint-Hubert

Préc. Suiv.

Architecture, lieu, configuration / Orgue-coffre de choeur (Nagels, 2000) - Eglise Saint-Hubert

Cliquez sur une image pour l'agrandir

+ Voir plus d'images

L'INSTRUMENT

Buffet - Date de réalisation 2000

Buffet - Architecte - Particularités Positif-coffre

Buffet - Emplacement Dans le chœur (chœur surélevé), à droite de l'autel, face à la nef centrale

Matériaux utilisés Chêne pour le bâti. Merisier pour les panneaux amovibles latéraux, dorsaux et supérieurs; fer forgé pour le grillage de la façade; chêne et fer forgé pour le pupitre; tuyaux de façade en étoffe.

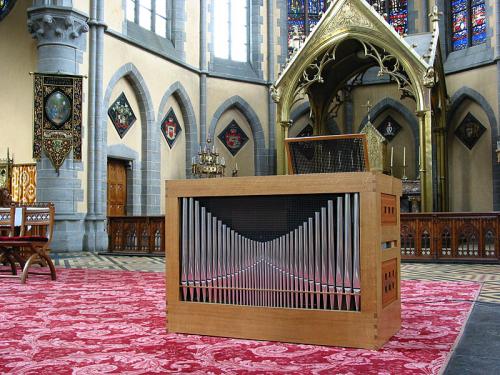

Disposition des tuyaux De gauche à droite, façade de tuyaux du 2', diatoniques : C# à b,(),c'#,(),d'#,(),f',(),f'#,(),e',(),d',(),c',(),a# à C. () désigne des chanoines, soit 31 tuyaux parlants et 8 chanoines. Chaque tuyau est pourvu d'une tigette de métal soudée sur le pied et coincée dans une encoche dans le faux sommier, forçant le tuyau à conserver la bouche parallèle à la façade.

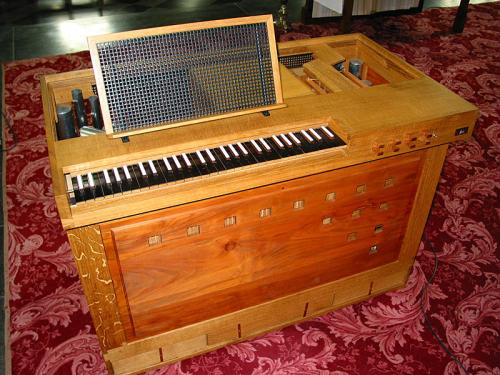

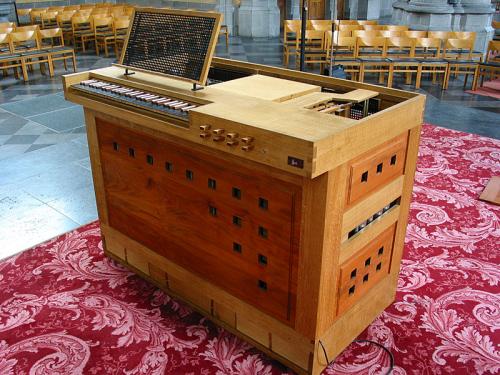

Description du buffet Orgue-coffre (132 x 65,5 x 94,[H]cm). Façade constituée d'une plate-face de tuyaux de 2', surmontés d'un grillage métallique noir. Sur les côtés et à l'arrière : panneaux (amovibles) ajourés (par des découpes de carrés de 4 x 4 cm). Panneau plein (relevable, avec béquilles de bois, servant d'abat-sons) sur le dessus. La partie supérieure se prolonge à l'arrière par un porte-à-faux dans lequel s'encastre le clavier, et duquel sortent les tirants de registre. Le dessus de l'instrument se présente donc comme une table de 132 x 74 x 11 cm.

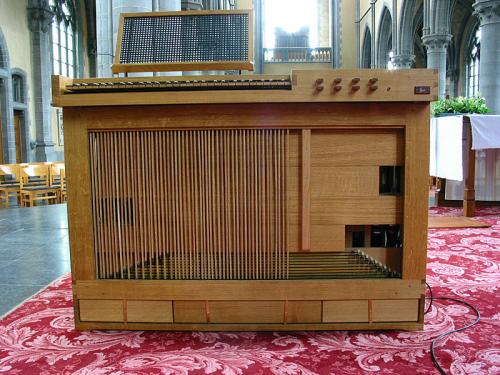

Console - Description Clavier à l'arrière de l'instrument, encastré dans le porte-à-faux dépassant de celui-ci; excentré du côté droit (côté C) de l'instrument; banc en chêne (54,8 x 23 x 56 [H]cm).

Personne chargée de l'entretien Mark Nagels

Tempérament Egal

Acoustique 4,8 secondes

Facteur(s) Mark Nagels

L'INSTRUMENT

Facteur(s) Mark Nagels

HISTORIQUE DE L'INSTRUMENT

TRAVAUX

Type de travaux Accords

HISTORIQUE DE L'INSTRUMENT

Travaux

SPÉCIFICATIONS TECHNIQUES DE L'INSTRUMENT

Consoles

Structure console et pupitre
Un clavier transpositeur, sortant du meuble, à l'arrière de l'instrument.
Pupitre en fer forgé (grillagé), encadrement en chêne; amovible; 63 x 26 cm.

Nombre de claviers
1

Etendue des claviers
56 notes

Description des touches
Placage ébène; le placage dépasse la touche de 2 mm;
fronton droit (non plaqué).

Largeur des touches
22 mm

Profondeur des touches
113 mm

Largeur de l'octave
163 mm

Description des feintes
Placage os; fronton droit (non plaqué)

Profondeur des feintes
64 mm

Description des joues ou cadre
Le clavier est encastré dans le buffet (découpe de 79,5 x 12,3 x 7 cm)

Registres
Huit tirettes en bois de section 19 x 9 mm à droite du clavier, disposées sur deux rangées de 4 tirettes, les supérieures correspondant aux dessus du clavier, les inférieures aux basses.
Successivement de gauche à droite 8'; 4'; 2'; 1'1/3.
Tous les jeux sont donc coupés.

Accessoires
L'interrupteur de la soufflerie se trouve à droite des registres, derrière le porte-à-faux (creux à cet endroit).
Un petit voyant lumineux rouge, à droite des registres, signale s'il est allumé.

Barre d'adresse
A droite du clavier, après les registres,
petite plaquette en acajou avec la mention
"Nagels"
(incrustée en blanc)

Clavier(s) et Pédalier(s)

Nom
Unique

Etendue
56 notes, C - g'''

Jeux
Bourdon 8' b./d.
Flûte 4' b./d.
Doublette 2' b./d.
Larigot 1'1/3 b./d.

Particularités
Aucune mention de jeux n'apparaît à la console.
Clavier transpositeur par déplacement à gauche des touches (440-415 Hz [avec perte du C en position 415]).
clavier coupé (c'/c'#).

Transmissions

Notes
Mécanique directe foulante

Touches
Axées en queue

Tracé et matériaux mécanique
Mécanique verticale à l'arrière de l'instrument.
Vergettes en chêne de section carrée (6 mm), terminées sous le clavier par un bouchon plastique réglable (pas de vis en laiton fiché dans la vergette), et vers le bas par une tigette de laiton poussant directement la soupape.

Description des registres
Tous les registres sont mécaniques.
Tirants de registre en bois, rouleaux de section carrée (8 mm); bras et rouleaux en laiton; registres coulissants métalliques.

Abrégé
Abrégé vertical, uniquement pour les 12 premières notes du côté C# (soit C#, D#, F, G, A, H, c#, d#, f, g, a, h).
Rouleaux de section carrée (8 mm) ; bras et rouleaux en laiton, axes en acier, crapaudines en bois.

Sommiers

Implantation
Situé dans le socle de l'instrument, parallèle à la façade

Nature
En chêne, pin et Multiplex.
A gravures.
Laye à l'arrière, fermée par trois tampons encastrés, fermeture par de petites barres de laiton pivotant dans des encoches aménagées dans le bois du buffet.
Soupapes axées en queue, non collées. Elles sont disposées en 44 + 12 (les basses du côté C#). Au milieu de la laye, un espace étanche (toile caoutchoutée + peau) permet un tirage "central" des registres (excentré côté C#). Ainsi, chaque 1/2 jeu nécessite le déplacement de 2 glissières pour la basse (côté C + côté C#), mais d'une seule pour le dessus (tous les dessus se trouvant "côté C")
Faux sommier en chêne.
Postages en cuivre : tous les tuyaux de la façade, ainsi que les deux premières octaves du côté C#.
Pour les basses de Bourdon en bois (à savoir les 10 premiers tuyaux): support de postage en pin, porte-vent en Westaflex.

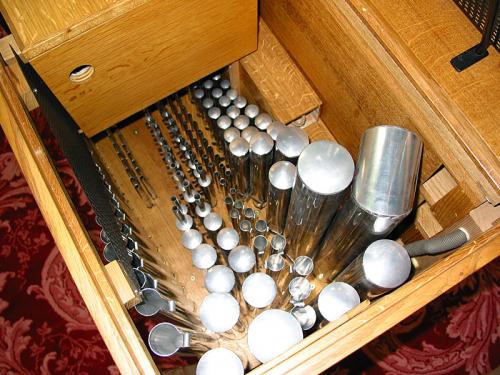

Disposition des tuyaux
Diatonique C (droite)/ C#(gauche) jusqu'au H, soit les 24 tuyaux graves de chaque jeu (12/12); les plus grands tuyaux aux extrémités.
La disposition est ensuite chromatique, dans le prolongement des 12 basses du côté C, sur 2 ou 3 rangs, suivant la taille des tuyaux.

Description de la chape
Depuis la façade : 2', 4', 1'1/3, 8'

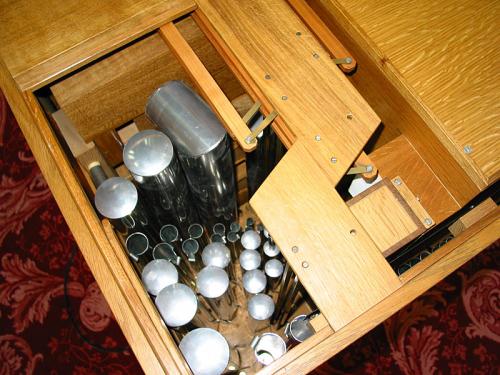

Tuyauteries

Particularités
Tuyauterie homogène ; tous les tuyaux semblent d'origine:
- tuyaux métalliques en étoffe : chaque tuyau comporte la mention de la note, gravée dans le métal, ainsi qu'une tigette métallique soudée au pied se calant dans une encoche du faux sommier, déterminant ainsi une position obligatoire à chaque tuyau ; fine denture;
- tuyaux en bois : chêne.
Description

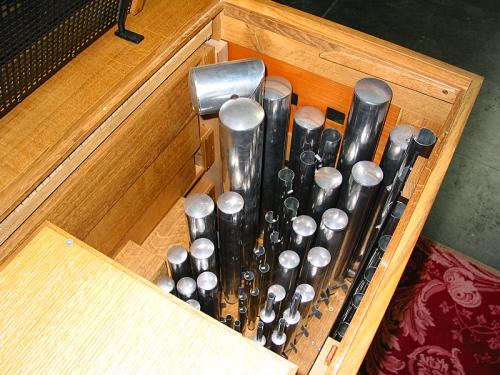

2' : façade (décrit plus haut) : 39 tuyaux dont 31 parlants (du C au f'#) ; tuyaux légèrement coniques; entaille d'accord sauf les chanoines (ceux-ci ne comportent pas de mention de la hauteur, mais la mention gravée BL). Les rapports entre les longueurs du corps et du pied : de 4', 6' pour le C (57,5/12,5 cm) à 0,33 pour le f'# (9,2/28,3 cm). Le reste du jeu (à partir du g') est situé derrière la façade, de manière chromatique; pas d'entaille d'accord.
