Orgue moderne (Collon, 1979)
Académie de Musique de Watermael-Boitsfort
Cliquez sur une image pour l'agrandir
L'INSTRUMENT
Buffet - Emplacement Dans un des angles de la salle
Buffet - Style Moderne
Matériaux utilisés L’ensemble est en chêne plein et chaque face est munie d’un ou deux panneaux d’accès à l’intérieur

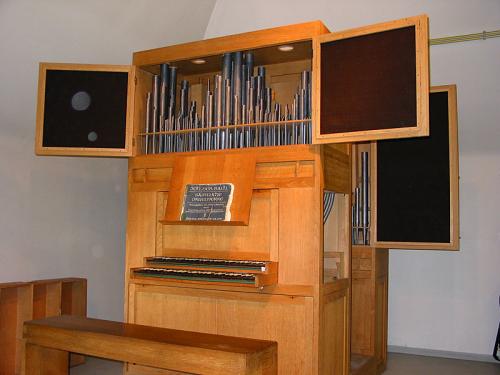

Description du buffet Il y a deux meubles de même hauteur et de forme rectangulaire placés successivement et reliés par une petite estrade.
La console est en fenêtre du premier meuble au-dessus de laquelle il y a deux portes carrées ajourées de carrés et derrière lesquelles est tendue une toile noire. Sous ces portes est visible la laye. Le meuble arrière est semblable au premier, toutefois il est un peu moins profond et les portes de façade descendent deux fois plus bas.
Console - Description Les claviers posés dans leur cadre ressortent du meuble
Date de construction 1976
Date d'achèvement 1979
Personne chargée de l'entretien Elizabeth Thornburn
Accord Diapason 439 Hz
Tempérament Egal
Acoustique 1,5 seconde
Facteur(s) Patrick Collon
L'INSTRUMENT
Date de construction 1976
Buffet - Style Moderne
Facteur(s) Patrick Collon
HISTORIQUE DE L'INSTRUMENT
Historique L’instrument, achevé en 1979, a été acheté en deux ans pour la somme de 200.000 francs belges par la Commune de Watermael-Boitsfort, suite à une autorisation du Ministère de l’Education nationale et de la Culture en 1973 et qui participait au budget à concurrence de 80 %.
Sa construction est en quelque sorte jumelée à celle du nouvel orgue de Saint-Clément avec lequel il avait été question un moment d’unir les moyens pour réaliser un seul instrument mais plus important. Ceci n’a pas eu de suite et deux instruments ont vu le jour.
TRAVAUXSa construction est en quelque sorte jumelée à celle du nouvel orgue de Saint-Clément avec lequel il avait été question un moment d’unir les moyens pour réaliser un seul instrument mais plus important. Ceci n’a pas eu de suite et deux instruments ont vu le jour.
Année début 1995
Type de travaux Révision complète et remplacement du moteur
Nom du facteur Patrick Collon
Lieu de l'atelier Bruxelles-Laeken
Année début 1997
Type de travaux Grand entretien
Nom du facteur Patrick Collon
Lieu de l'atelier Bruxelles-Laeken
Type Archives
Titre Cahier des charges
Description Maison communale
HISTORIQUE DE L'INSTRUMENT
Historique L’instrument, achevé en 1979, a été acheté en deux ans pour la somme de 200.000 francs belges par la Commune de Watermael-Boitsfort, suite à une autorisation du...
Travaux
Année début 1995
Nom du facteur Patrick Collon
Lieu de l'atelier Bruxelles-Laeken
Année début 1997
Nom du facteur Patrick Collon
Lieu de l'atelier Bruxelles-Laeken
Année début 1995
Nom du facteur Patrick Collon
Lieu de l'atelier Bruxelles-Laeken
Année début 1997
Nom du facteur Patrick Collon
Lieu de l'atelier Bruxelles-Laeken
SPÉCIFICATIONS TECHNIQUES DE L'INSTRUMENT
Consoles
Structure console et pupitre

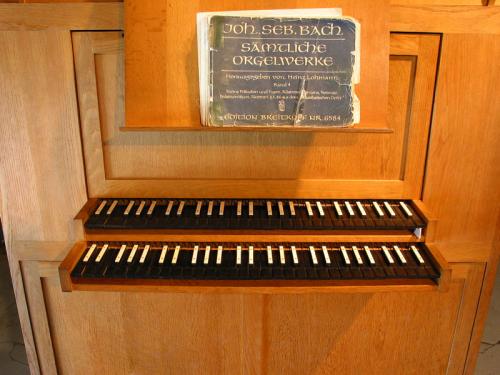

La fenêtre est constituée d’un rectangle central laissant apparaître les deux claviers dans leur cadre tandis que le dessus est fermé par un panneau escamotable et comprend une butée pour soutenir le pupitre attaché par des charnières au-dessus de la laye. Le tout est en chêne.
La fenêtre est constituée d’un rectangle central laissant apparaître les deux claviers dans leur cadre tandis que le dessus est fermé par un panneau escamotable et comprend une butée pour soutenir le pupitre attaché par des charnières au-dessus de la laye. Le tout est en chêne.
Nombre de claviers
2
2
Etendue des claviers
56 notes
56 notes
Description des touches
Le fronton des touches est droit, court et teinté en noir. Les touches sont en chêne et plaquées d’ébène.
Le fronton des touches est droit, court et teinté en noir. Les touches sont en chêne et plaquées d’ébène.
Largeur des touches
22 mm
22 mm
Profondeur des touches
115 mm
115 mm
Largeur de l'octave
163 mm
163 mm
Description des feintes
Sont également en chêne surmontées d’ébène recouvert d’une épaisseur d’os avec deux petits points d’ébène incrustés. Les frontons sont verticaux.
Sont également en chêne surmontées d’ébène recouvert d’une épaisseur d’os avec deux petits points d’ébène incrustés. Les frontons sont verticaux.
Profondeur des feintes
74 mm
74 mm
Description des joues ou cadre
Droites et en chêne
Droites et en chêne

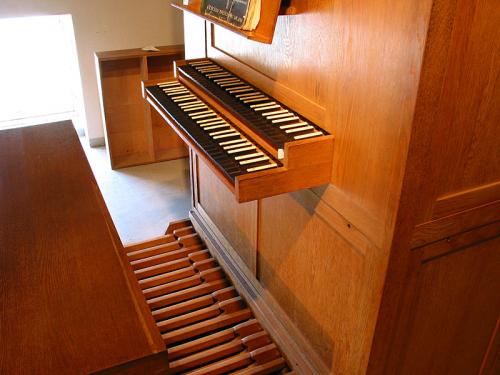

Etendue du pédalier
30 notes
30 notes
Matériaux du pédalier
Plat et droit. L’alignement des feintes en forme de bec est droit.
Plat et droit. L’alignement des feintes en forme de bec est droit.
Registres

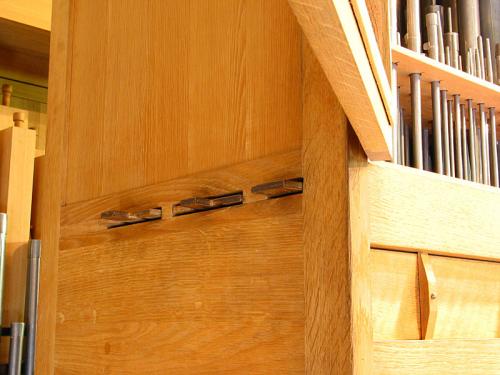

Placés sur le côté gauche de chaque meuble. Il s’agit simplement des glissières en chêne du sommier qui dépassent du meuble.
Placés sur le côté gauche de chaque meuble. Il s’agit simplement des glissières en chêne du sommier qui dépassent du meuble.
Accessoires
A droite sous les claviers, il y a un interrupteur-serrure pour l’allumage de l’orgue
A droite sous les claviers, il y a un interrupteur-serrure pour l’allumage de l’orgue
Clavier(s) et Pédalier(s)
-
Nom
I & II
Etendue
56 notes C-g'''
Jeux
Bourdon 8’
(Flûte 4’)
(Flûte 2’)
Accouplements
Jeu permanent et simultané sur les deux claviers
Particularités
Les jeux fonctionnent indifféremment sur les deux claviers
-
Nom
Pédale
Etendue
30 notes C-f'
Jeux
(Bourdon-basse 8’)
(Flûte 4’)
Transmissions
-
Nom
I et II
Notes
Mécanique
Touches
Axées en queue avec un guide juste après le plaquage et une petite tige en laiton avec un œillet. Après les attaches et guide, il y a une barre en cuivre posée transversalement sur toutes les touches et qui assure leur mise à niveau.
Tracé et matériaux mécanique
A l’œillet de la touche est accrochée une vergette en laiton qui remonte vers l’abrégé d’où repart une autre vergette en laiton au bout de laquelle une pièce en cuir la relie à un fil de laiton pénétrant dans le sommier. Les claviers I et II sont montés de la même manière.
Description des registres
Glissières en chêne dépassant sur le côté gauche du meuble
Abrégé
Il y a un double abrégé vertical monté sur les deux faces d’une même table en chêne et dont les rouleaux et les bras sont en cuivre. Les rouleaux sont axés dans des crapaudines en bois de couleur claire et fichées dans la table.
Cet abrégé est placé derrière le panneau de la fenêtre. Le clavier I, dont les vergettes passent à travers les touches du clavier II, occupe l’avant de l’abrégé tandis que le clavier II en occupe l’arrière.
-
Nom
Pédale
Notes
Mécanique
Touches
Axées en queue et munies d’un ressort sous l’avant
Tracé et matériaux mécanique
Dans le meuble, la tête de la touche appuie sur une équerre en chêne à laquelle une vergette est attachée avec des écrous. Cette courte vergette actionne un abrégé qui renvoie d’autres vergettes vers le meuble arrière en passant sous l’estrade. Juste après le panneau, il y a un jeu d’équerres en chêne qui renvoie les vergettes vers le haut et qui sont montées comme aux claviers.
Description des registres
Comme aux claviers
Boîte expressive
On peut ouvrir les portes de la façade
Abrégé
Abrégé de même type que l’autre abrégé mais à plat dans le fond du premier meuble
Sommiers
-
Type
Mécanique à glissières
Disposition des tuyaux
Tous parallèles à la façade
-
Nom du clavier
Clavier I et II
Nature
Un même sommier en chêne avec chapes vissées entièrement en chêne y compris le fond. Les faux sommiers soutenus par des pilotes en cuivre sont en chêne.

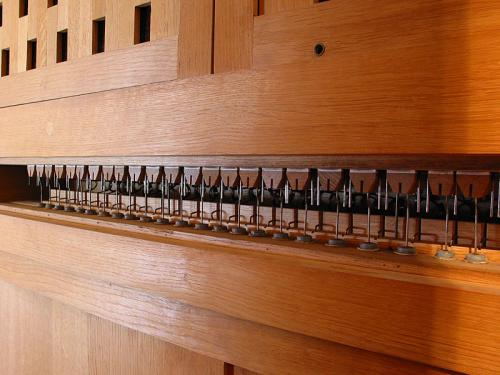

Les layes ouvertes par l’avant sont munies de tampons encastrés dans le meuble et sur lesquels sont vissées des cales mobiles pour leur fermeture.
Dans la laye, il y a un double jeu de soupapes successives, à l’avant pour le 1er clavier et, à l’arrière, pour le 2e clavier. Ces soupapes sont en chêne, collées en queue, soutenues par des ressorts en boucle de cuivre et encadrées à l’avant par deux guides en cuivre. Le fil en laiton qui pénètre dans la laye est directement fixé dans la soupape et il passe par une rondelle de plomb qui fait office de boursette.
Les postages pour le 8’ sont en plomb et pénètrent dans une pièce en chêne gravée sur laquelle sont posés les tuyaux.
Disposition des tuyaux
En quatre sections de tuyaux par tierces majeures commençant à :
UT du centre vers la droite,
UT# du centre vers la gauche,
RE du côté gauche vers le centre,
RE# du côté droit vers le centre.
Description de la chape
De l’avant à l’arrière :
2’
4’
8’
-
Nom du clavier
Pédale
Nature
Identique à l’autre
Disposition des tuyaux
Diatonique avec UT à gauche et UT# à droite. Toutefois les tuyaux sont regroupés par octaves : UT, ut, ut’ puis RE, ré, ré’, etc.
Description de la chape
De l’avant à l’arrière :
4’
8’
Tuyauteries
-
Nom
Claviers I et II
Description

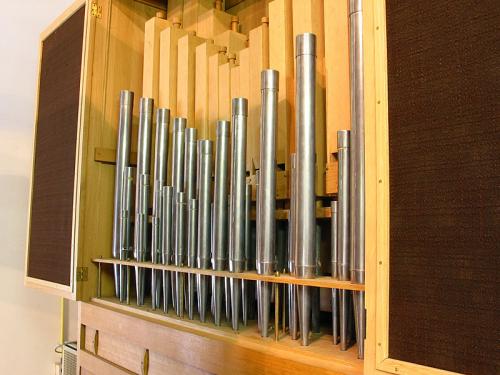

FLÛTE 2’. 56 tuyaux en étain avec oreilles et calotte. A partir de la# tuyaux ouverts et coniques.
FLÛTE 4'. 56 tuyaux en étain avec calotte munie d’une cheminée à partir de ut. Tuyaux ouverts et coniques à partir de fa#’.
BOURDON 8'. 56 tuyaux. En chêne avec bouchon jusque SI et postés plus bas à l’arrière du sommier puis en étain sur le sommier avec calotte et oreilles.
-
Nom
Pédale
Description
FLÛTE 4'. 30 tuyaux en étain avec calotte et étrier sous les bouches.
BOURDON-BASSE 8'. 30 tuyaux en chêne avec bouchon.
Alimentation
-
Réservoir ou soufflet auxiliaire
Réservoir
Description
Un soufflet cunéiforme à un pli, en largeur dans le socle du premier meuble en chêne et cuir
Longueur
100 cm
Largeur
35 cm
Nombre de poids et type
Une plaque de plomb insérée entre deux blocs de bois
Porte-vent
-
Nom
Claviers I et II
Description
A la gauche du soufflet part du dessous un porte-vent qui remonte dans le dessous du sommier
Matériaux
Chêne, encollé de peau à tous les angles
Mesures
12 x 11,50 cm
-
Nom
Pédale
Description
Du même côté du soufflet part un autre porte-vent de même nature
Mesures
Mesure à son arrivée 12 x 8,2 cm
SPÉCIFICATIONS TECHNIQUES DE L'INSTRUMENT
Console Clavier(s) et Pédalier(s) : 2
Clavier(s) et Pédalier(s) I & II, Pédale
Transmissions
I et II Mécanique
Pédale Mécanique
I et II Mécanique
Pédale Mécanique
L'édifice
Académie de Musique de Watermael-Boitsfort
Adresse : Rue François Ruytinx, 311170 Watermael-Boitsfort
Style architectural : Moderne
Construction : 1957
Siècle de construction : XXe
Construction : 1957
Siècle de construction : XXe
