Orgue néogothique (De Lil, 1920)
Chapelle de l'Institut du Sacré-Cœur de Lindthout
Cliquez sur une image pour l'agrandir
L'INSTRUMENT
Buffet - Date de réalisation 1920

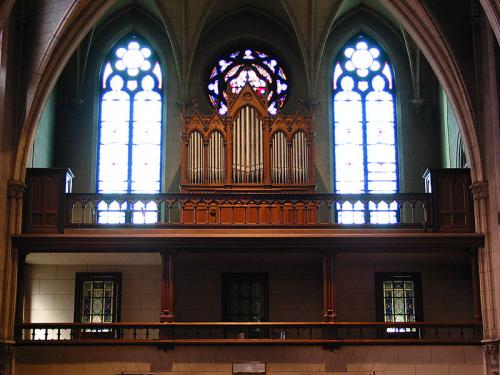

Buffet - Emplacement En tribune
Buffet - Style Néogothique
Matériaux utilisés Chêne et quelques panneaux en sapin plaqués chêne

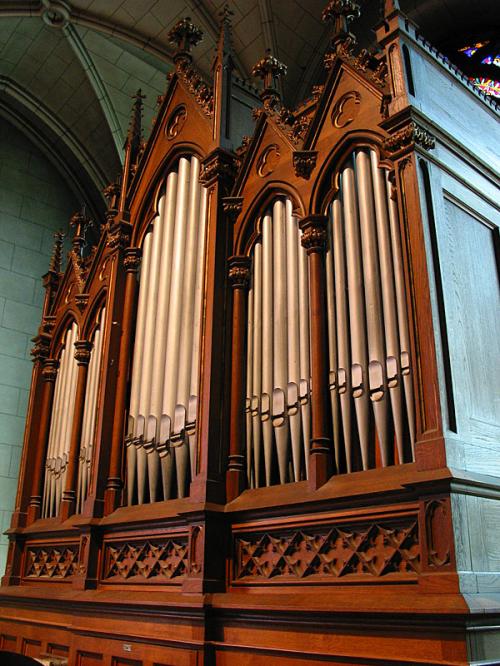

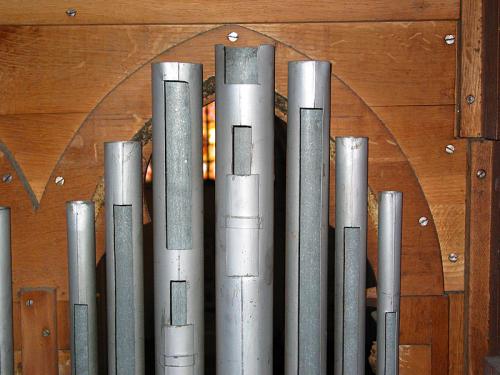

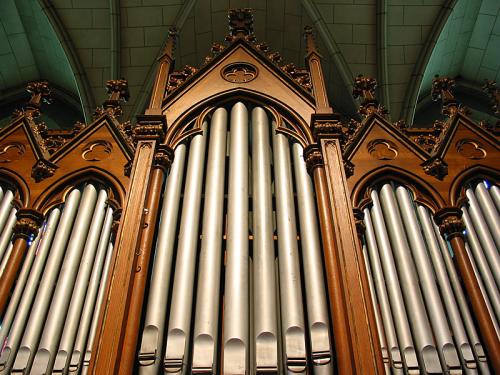

Disposition des tuyaux Cinq plates-faces, celle du centre plus haute, sommet en mitre, comportant chacune 7 tuyaux du Principal en fer ou en zinc peint.
Plate-face centrale : B, G#, F#, F, G, A, H.
Oreilles, rouleaux et écusson rapporté. Sommets coudés.
Vers la gauche : jusque c''.
Entaille d'accord et surlongueur.
Vers la droite : jusque eb''.
Idem.
Derrière la façade, C à E en fer ou en zinc, idem.
Description du buffet Trois faces en chêne, avec prolongement vers l'arrière contre le mur. Décorations soignées de style néogothique avec feuillage et filets dorés.
Les candélabres sur pied (d’époque) qui éclairaient la console ont disparu en 1999.
Le Récit est réalisé en sapin de même que les jalousies qui commencent à mi-hauteur des tuyaux.
Console - Style En accord avec le buffet
Console - Description Décoration néogothique. Couvercle coulissant à lames de bois. Pupitre laqué noir, repliable dans la console et monté sur deux tiges en fer fixées sur la face supérieure du meuble.

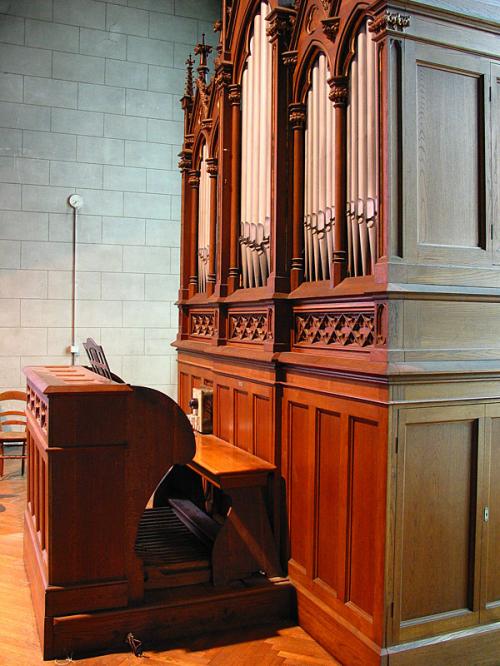

Console - Situation Renversée devant l’instrument et placée sur un podium
Console - Matériaux Chêne
Construction - Particularités Importé par De Lil
Personne chargée de l'entretien Aucune
Acoustique Généreuse
Facteur(s) August Laukhuff
L'INSTRUMENT
Buffet - Style Néogothique
Console - Style En accord avec le buffet
Facteur(s) August Laukhuff
HISTORIQUE DE L'INSTRUMENT
Historique Construction ou installation vers 1920, après la construction de la chapelle, plaque «De Lil» mais vraisemblablement importé d’Allemagne (Laukhuff) et monté par De Lil ou sous sa supervision.
Inutilisé depuis plus de 20 ans, mais très bien conservé.
En 1999, De Lil père confirmait la disparition des archives de la firme, signalant toutefois qu'elle traitait d'habitude avec Laukhuff en Allemagne. Cette firme n'a pu également confirmer l'existence d'archives à ce sujet.
Selon un souvenir de Jean-Pierre Draps, facteur d'orgues, cet orgue proviendrait de Tchécoslovaquie. Diverses caractéristiques de fabrication de l'orgue font penser à une provenance allemande.
DOCUMENTATIONInutilisé depuis plus de 20 ans, mais très bien conservé.
En 1999, De Lil père confirmait la disparition des archives de la firme, signalant toutefois qu'elle traitait d'habitude avec Laukhuff en Allemagne. Cette firme n'a pu également confirmer l'existence d'archives à ce sujet.
Selon un souvenir de Jean-Pierre Draps, facteur d'orgues, cet orgue proviendrait de Tchécoslovaquie. Diverses caractéristiques de fabrication de l'orgue font penser à une provenance allemande.
Titre Avant-projet de restauration de l'orgue de la chapelle du Centre Scolaire du Sacré-Cœur de Lindthout. Octobre 1999.
Auteur ?
Origines Pierre Wibrin, directeur adjoint
HISTORIQUE DE L'INSTRUMENT
Historique Construction ou installation vers 1920, après la construction de la chapelle, plaque «De Lil» mais vraisemblablement importé d’Allemagne (Laukhuff) et monté par...
SPÉCIFICATIONS TECHNIQUES DE L'INSTRUMENT
Consoles
Structure console et pupitre
Séparée.
Chêne.
Surplomb 28 mm.
Séparée.
Chêne.
Surplomb 28 mm.
Nombre de claviers
2
2
Etendue des claviers
56 notes, C - g'''
56 notes, C - g'''
Particularités des claviers
Intérieur de la console en gradins laqués noir
Intérieur de la console en gradins laqués noir
Description des touches
Touches en sapin plaquées ivoire
Touches en sapin plaquées ivoire
Largeur des touches
22 mm
22 mm
Profondeur des touches
Loongueur :
I : 132,5 mm
II : 135 mm
Largeur :
I : 21,9 mm
II : 21,9 mm
Loongueur :
I : 132,5 mm
II : 135 mm
Largeur :
I : 21,9 mm
II : 21,9 mm
Largeur de l'octave
164 mm
164 mm
Description des feintes
En sapin plaqué d'ébène
En sapin plaqué d'ébène
Profondeur des feintes
I : 87/82 mm
II : 89/85 mm
I : 87/82 mm
II : 89/85 mm
Etendue du pédalier
30 notes, C - f'
30 notes, C - f'
Matériaux du pédalier
Droit.
Légèrement cintré.
A plomb c#'/c#.
Surplomb 260.
Droit.
Légèrement cintré.
A plomb c#'/c#.
Surplomb 260.
Registres

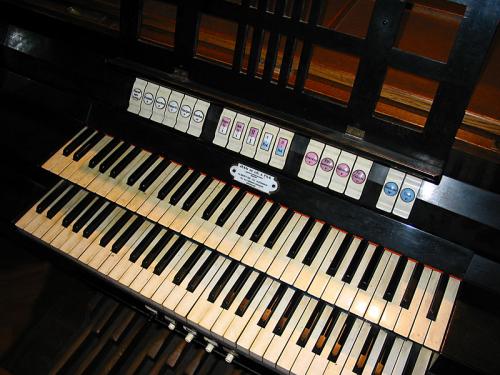

Au-dessus des claviers.
Bascules avec placage synthétique et porcelaine blanche pour le Grand-Orgue, rose pour le Récit et bleue pour la Pédale. Inscriptions en noir avec minuscules d'imprimerie.
Au-dessus des claviers.
Bascules avec placage synthétique et porcelaine blanche pour le Grand-Orgue, rose pour le Récit et bleue pour la Pédale. Inscriptions en noir avec minuscules d'imprimerie.
Accouplements
Au-dessus des claviers :
Sup II. I
Sub II. I
II. I
I. Ped.
II. Ped.
Au-dessus des claviers :
Sup II. I
Sub II. I
II. I
I. Ped.
II. Ped.
Combinaisons
Sous le clavier du Grand-Orgue, poussoirs ronds en celluloïd surmontés d'une plaquette en porcelaine.
Dégageur (noir)
Piano (blanc)
Mezzo Forte (blanc)
Forte (blanc)
Cresc. Decresc.
Sous le clavier du Grand-Orgue, poussoirs ronds en celluloïd surmontés d'une plaquette en porcelaine.
Dégageur (noir)
Piano (blanc)
Mezzo Forte (blanc)
Forte (blanc)
Cresc. Decresc.
Repose-pieds
Marche-pieds
Marche-pieds

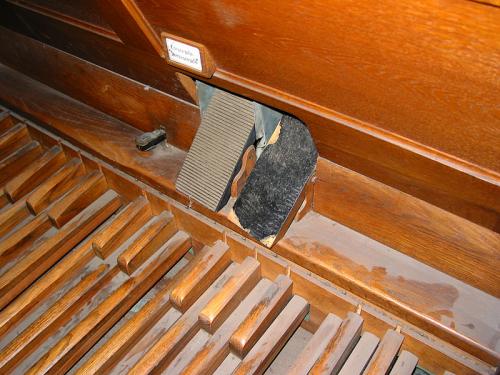

Commande-pieds
Pédale en fer pour le Trémolo.
Bascule pour le Crescendo-Decrescendo avec plaquette métallique émaillée.
Pédale en fer pour le Trémolo.
Bascule pour le Crescendo-Decrescendo avec plaquette métallique émaillée.
Barre d'adresse

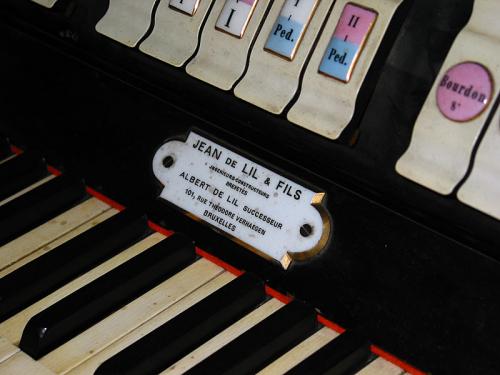

Au-dessus des claviers, plaque blanche avec bordure dorée :
Jean De LIL & FILS
Ingénieurs – Constructeurs
Brevetés
Albert DE LIL successeur
101, rue Théodore Verhaegen
Bruxelles
Au-dessus des claviers, plaque blanche avec bordure dorée :
Jean De LIL & FILS
Ingénieurs – Constructeurs
Brevetés
Albert DE LIL successeur
101, rue Théodore Verhaegen
Bruxelles
Clavier(s) et Pédalier(s)
-
Nom
Grand-Orgue (I)
Etendue
56 notes, C - g'''
Jeux
Bourdon 16'
Principal 8'
Bourdon 8'
Prestant 4'
Fourniture 3 rangs
Trompette 8'
Accouplements
Sup II. I
Sub II. I
-
Nom
Récit (II)
Etendue
56 notes, C - g'''
Jeux
Bourdon 8'
Flûte harmonique 8'
Salicional 8'
Voix Céleste 8'
Trémolo
Trémolo
Particularités
Le Récit comporte 68 notes au sommier, octaves aiguës réelles
-
Nom
Pédale
Etendue
30 notes, C - f'
Jeux
Soubasse 16'
Cello 8'
Accouplements
I. Ped.
II. Ped.
Transmissions
-
Notes
Pneumatique
Tracé et matériaux mécanique

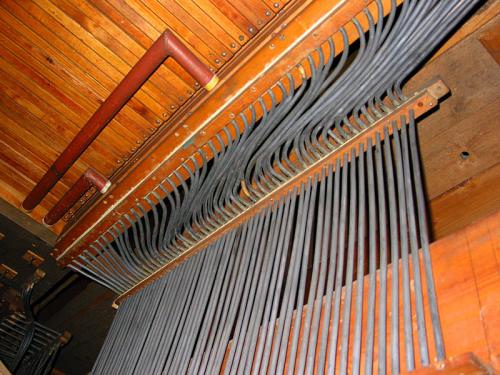

Touche en balancier munie d'une petite vergette descendante vers un petit sommier pneumatique. De là part un conduit en plomb vers les sommiers où un premier piston donne l'air dans les lattes supportant les membranes qui soulèveront à leur tour les pistons des notes.
Description des registres
Système pneumatique
Boîte expressive

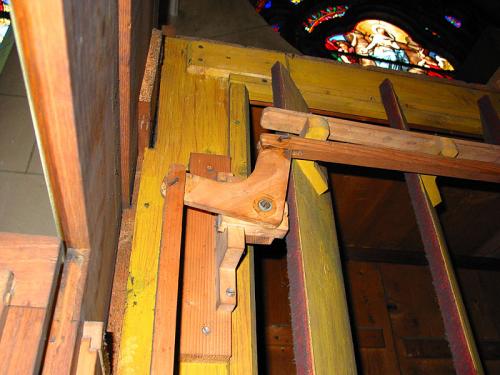

A jalousies verticales, en bois avec commande mécanique
Sommiers
-
Nom du clavier
Grand-Orgue, Récit et Pédale
Type
Sommiers à pistons
Implantation
Parallèles à la façade pour le Grand-Orgue suivi du Récit. Pédale sur le côté droit.
Sommiers en chêne. Au-dessous, il y a un premier piston placé sous la latte en chêne supportant les membranes qui soulèvent les pistons de chaque note.
Les chappes et faux sommiers sont en sapin ou autre bois.
Au Récit, il y a 68 notes pour l'accouplement à l'octave aiguë.
Disposition des tuyaux
12 tuyaux chromatiques vers la droite puis le reste chromatique vers la gauche pour le Grand-Orgue et le Récit.
Pour la Pédale, disposition chromatique, basse dans un sens et le reste en sens inverse pour chaque jeu.

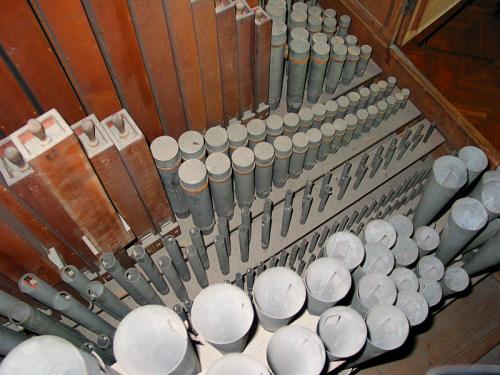

Tuyauteries
-
Nom
Grand-Orgue (I)
Particularités
Tuyaux à double bouche.
Certaines entailles d'accord au-dessus de la bouche.
Description

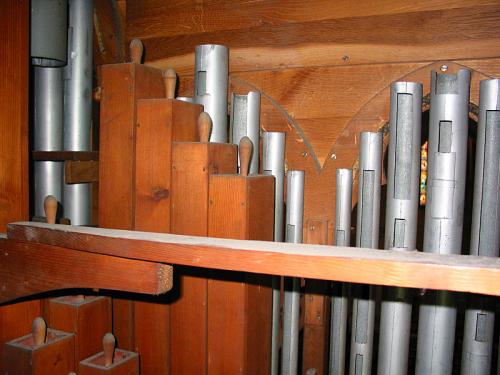

De l'avant vers l'arrière chaque fois, 12 tuyaux chromatiques à droite vers l'extérieur puis 44 tuyaux chromatiques à gauche vers l'extérieur.

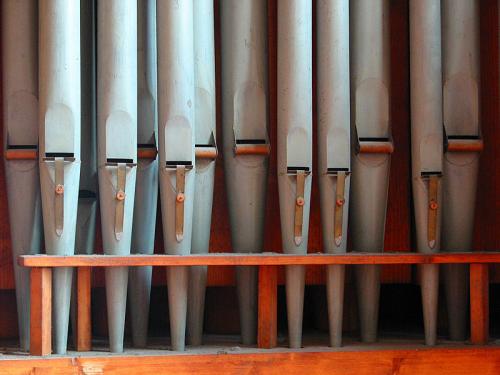

PRINCIPAL 8'. A l'extrême gauche, 16 tuyaux en étain étiré ou laminé. Entaille d'accord, dents serrées, oreilles et écusson rapporté.

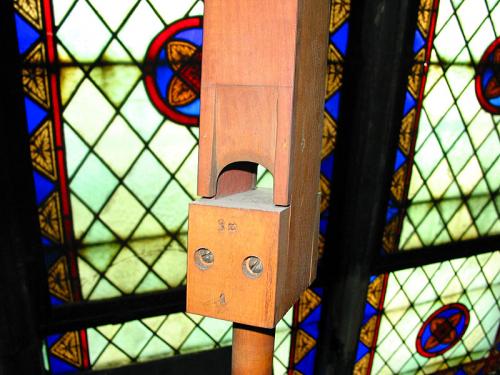

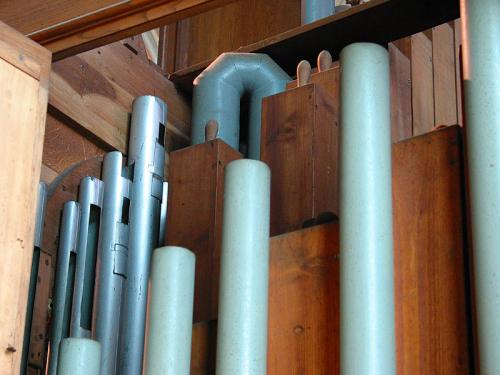

BOURDON 16'. 12 tuyaux en sapin avec manchon, lèvre inférieure vissée et lèvre supérieure arrondie. Puis 24 tuyaux idem et 20 tuyaux en étain avec calotte et deux bouches dos à dos. Petites oreilles, dents serrées et lèvre supérieure arrondie.
BOURDON 8'. 12 tuyaux idem.
Puis 12 tuyaux idem mais à deux bouches (dont 1 neuf) et 32 tuyaux en étain comme le Bourdon 16'.
PRESTANT 4'. 12 tuyaux en fer peint en vert. Lèvres rapportées, oreilles, petites dents et biseaux en plomb.
12 tuyaux idem avec petites oreilles et dents serrées et 32 tuyaux en étain.
Toutes les entailles d'accord au-dessus de la bouche.
FOURNITURE 2'2/3. 3 x 12 tuyaux en étain avec oreilles et dents. Lèvre supérieure un peu arrondie.
3 x 44 tuyaux avec reprise à c'''. Entaille d'accord au-dessus de la bouche.

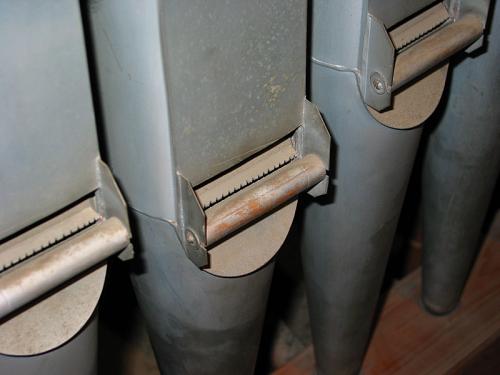

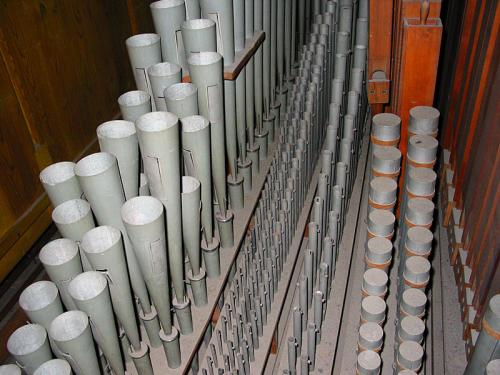

TROMPETTE 8'. 12 tuyaux avec pavillon en fer peint en vert-gris et non soudé au noyau en plomb. Pieds en fer peint.
Puis 44 tuyaux dont les 12 derniers avec pavillon double longueur.
-
Nom
Récit expressif (II)
Particularités
Certains tuyaux à double bouche comme au Grand-Orgue
Description
Disposition générale de 12 tuyaux chromatiques vers la droite, puis 44 tuyaux chromatiques vers la gauche.
De l'avant vers l'arrière :
VOIX CELESTE 8'. Taille étroite. 3 tuyaux en fer avec frein harmonique réglable et entaille d'accord.
Puis 3 tuyaux en fer, 34 tuyaux en étain avec frein harmonique et entaille d'accord et le reste sans frein harmonique.
FLÛTE HARMONIQUE 8'. 12 tuyaux bouchés en bois.
Puis 12 tuyaux en sapin avec entaille d'accord et lèvre supérieure arrondie. Tuyaux harmoniques à deux trous en étain avec entaille d'accord réglable en étain au sommet, dents serrées et trait sur les lèvres en arrondi.
BOURDON 8'. 12 tuyaux en bois comme la Flûte mais plus étroits.
Puis 12 tuyaux en bois, idem. La suite comme au Grand-Orgue, les 12 derniers ouverts.

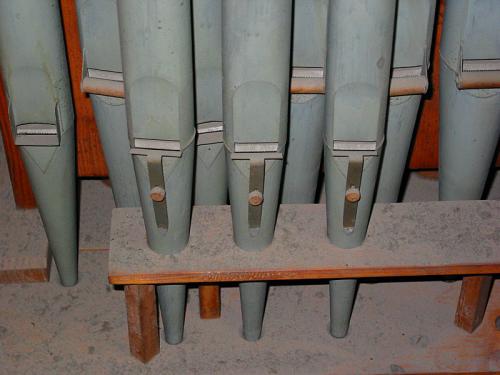

SALICIONAL 8'. 12 tuyaux en zinc ou en fer avec frein harmonique soudé.
Puis 12 tuyaux idem et la suite en étain avec entaille d'accord, frein harmonique soudé (sauf à a).
-
Nom
Pédale
Description

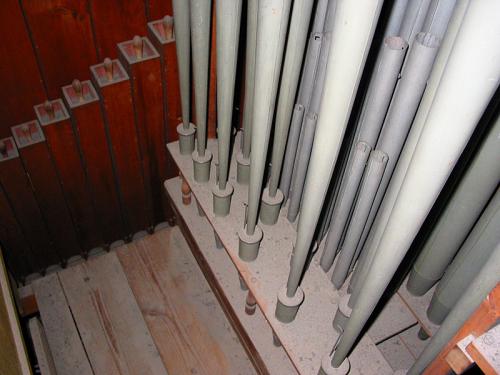

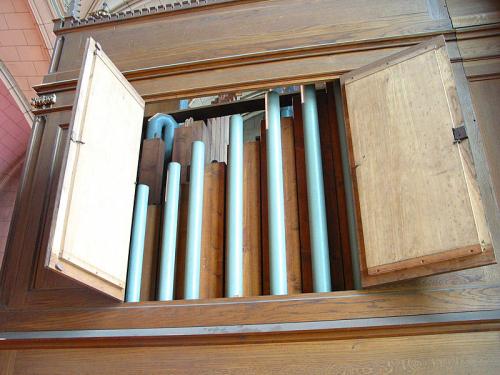

Tuyauterie installée sur le côté droit de l'orgue.

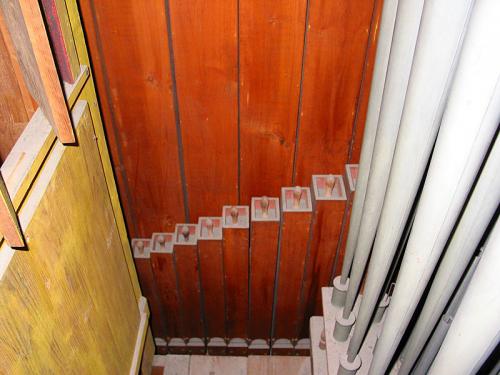

SOUBASSE 16'. De l'arrière vers l'avant 9 tuyaux en bois bouchés avec manchon et 21 tuyaux pareils dans l'autre sens. Bouche avec lèvre supérieure arrondie.
CELLO 8'. Disposition comme la Soubasse. Tuyaux en fer peints avec rouleau harmonique en bois pour les graves. Puis avec frein à lame et écrou de réglage. 2 tuyaux avec étrier soudé et lèvre supérieure arrondie, les autres avec lèvres parallèles. Dents serrées, lèvres en écusson au-dessus et pointues vers le bas.
Alimentation
-
Réservoir ou soufflet auxiliaire
Réservoir
Description
Soufflet à table flottante dans le soubassement
Longueur
196 cm
Largeur
142,50 cm
Trémolos
-
Type
A soupape
Emplacement
Dans le soubassement à gauche

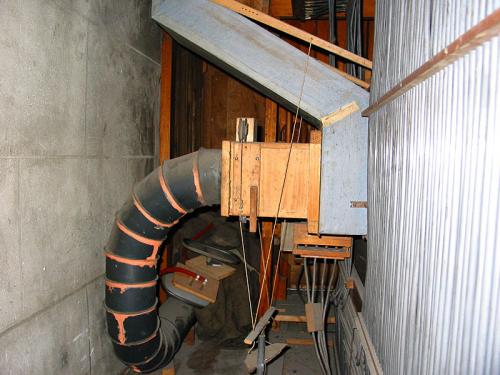

Porte-vent
-
Description
Il y a un porte-vent pour chaque clavier : Grand-Orgue, Récit et Pédale
SPÉCIFICATIONS TECHNIQUES DE L'INSTRUMENT
Console Clavier(s) et Pédalier(s) : 3
Clavier(s) et Pédalier(s) Grand-Orgue (I), Récit (II), Pédale
Transmissions
Pneumatique
Pneumatique
L'édifice
Chapelle de l'Institut du Sacré-Cœur de Lindthout
Adresse : Avenue des Deux Tilleuls, 21200 Woluwe-Saint-Lambert
Style architectural : Néogothique, néo-Renaissance flamande
Construction : 1920
Siècle de construction : XXe
Type : Ensemble classé par arrêté du 04/09/2002
Construction : 1920
Siècle de construction : XXe
Type : Ensemble classé par arrêté du 04/09/2002
Orgue(s) présent(s) dans cet édifice
- Orgue néogothique (De Lil, 1920)
- Orgue de choeur moderne (Delmotte, 1955)
