Orgue néo-baroque dans la chapelle au sol (Draps, 1984)
Clinique générale Saint-Jean
Cliquez sur une image pour l'agrandir
L'INSTRUMENT
Buffet - Date de réalisation 1984
Buffet - Emplacement Au fond de la chapelle, à même le sol
Buffet - Style Néo-baroque-Renaissance
Matériaux utilisés Chêne et étain pour les tuyaux

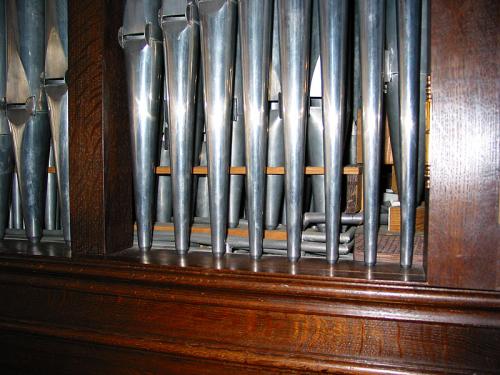

Disposition des tuyaux En trois plates-faces avec disposition diatonique du Prestant 4'. De gauche à droite, 8, 5 et 8 tuyaux.

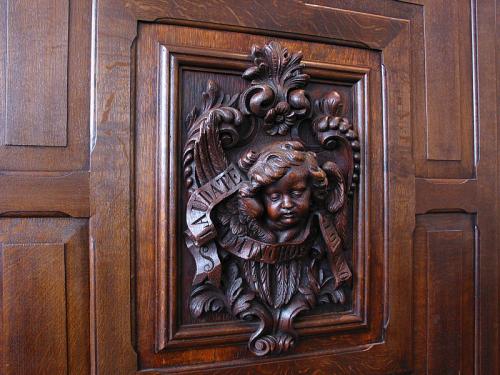

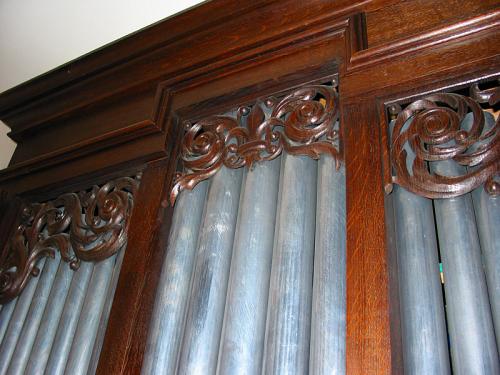

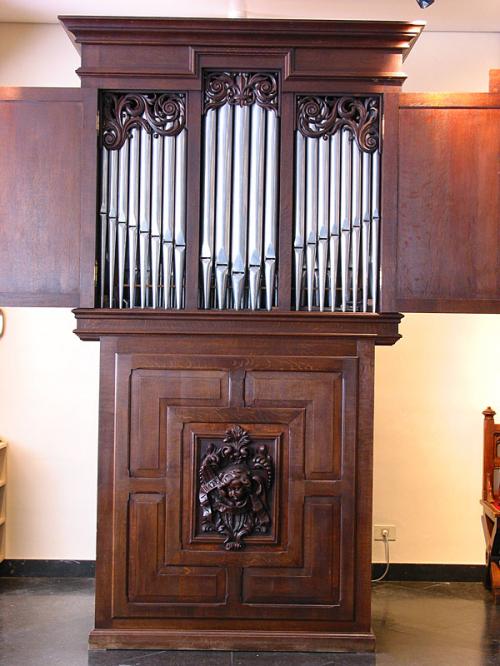

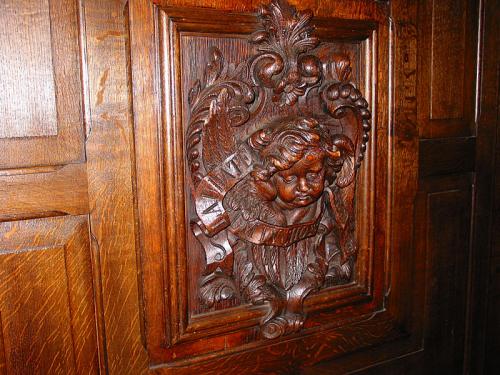

Description du buffet Le buffet en chêne foncé est plat et comporte trois plates-faces, la médiane étant légèrement plus grande ; une corniche horizontale et moulurée recouvre ces trois faisceaux. Des rinceaux ajourés masquent le haut des tuyaux. Au soubassement, un très joli panneau sculpté représentant un ange avec phylactère portant l’inscription « LAUDATE DEUM IN CHORDIS ET ORGANO »; il provient de l’ancien orgue. Ce buffet est pourvu de volets.

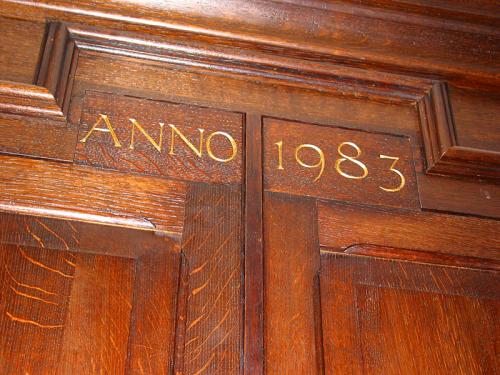

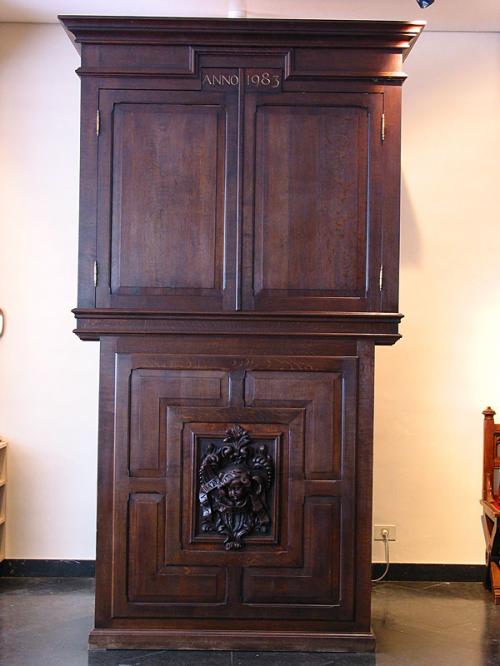

Le meuble est fermé sur toutes ses faces et comporte des portes dans le soubassement sur les côtés et un panneau pour accéder à la mécanique du pédalier. Au-dessus, il y a des portes à l'arrière et à l'avant. Sur celles-ci il est indiqué en lettres gravées et dorées "ANNO 1983".
Console - Style Néo-baroque

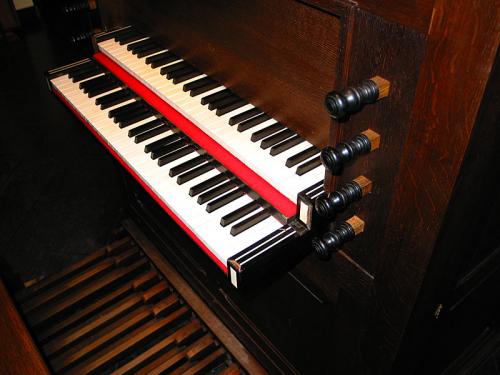

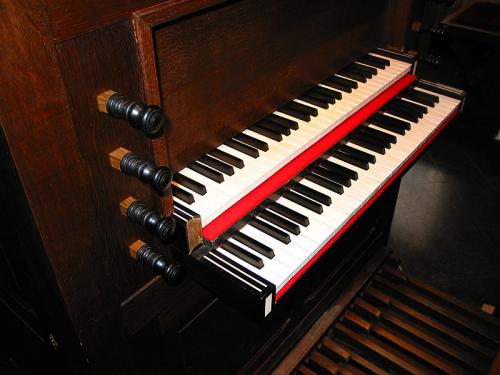

Console - Description La console, en fenêtre, est située au dos de l’instrument. On y trouve deux claviers de 54 touches ; les notes naturelles sont en os et les feintes en ébène. Le Pédalier droit, en chêne, est de 27 marches. Le premier clavier commande le Grand-Orgue et le second le Positif. Bras de claviers décorés de plaquettes d’os incrustées.
Les tirants de registres, en bois et de section carrée avec pommeau mouluré, sont situés verticalement de part et d’autre des claviers.
Date de construction 1983
Date d'achèvement 1984
Ventilateur - Description Moteur dans le soubassement
Tempérament Egal
Acoustique Courte
Facteur(s) Jean-Pierre Draps
L'INSTRUMENT
Date de construction 1983
Buffet - Style Néo-baroque-Renaissance
Console - Style Néo-baroque
Facteur(s) Jean-Pierre Draps
HISTORIQUE DE L'INSTRUMENT
Historique L'instrument a été construit pour ce lieu qui sert de chapelle située dans un bâtiment moderne qui a remplacé l'ancien hôpital et sa chapelle datant au moins du XIXe siècle.
Plusieurs personnes viennent s'y entraîner, dont des amateurs et des étudiants du Conservatoire. Le responsable principal est Arnaud Van de Cauter, organiste et professeur.
DOCUMENTATIONPlusieurs personnes viennent s'y entraîner, dont des amateurs et des étudiants du Conservatoire. Le responsable principal est Arnaud Van de Cauter, organiste et professeur.
Type Livre
Titre "Inventaire des orgues de Bruxelles - Bruxelles-Ville"
Auteur Jean-Pierre Felix
Lieu Bruxelles
Editeur Jean-Pierre Felix
HISTORIQUE DE L'INSTRUMENT
Historique L'instrument a été construit pour ce lieu qui sert de chapelle située dans un bâtiment moderne qui a remplacé l'ancien hôpital et sa chapelle datant au moins du...
SPÉCIFICATIONS TECHNIQUES DE L'INSTRUMENT
Consoles
Structure console et pupitre
Console en fenêtre. Pupitre accroché dans deux anneaux cloués dans le meuble.
Console en fenêtre. Pupitre accroché dans deux anneaux cloués dans le meuble.
Nombre de claviers
2
2
Etendue des claviers
54 notes, C - f'''
54 notes, C - f'''
Description des touches
Touches en chêne recouvertes d'os
Touches en chêne recouvertes d'os
Description des feintes
Ebène, de coupe angulaire
Ebène, de coupe angulaire
Description des joues ou cadre
Cadre de claviers en chêne. Joues et cadre externes en ébène avec incrustation d'os dans les joues.
Cadre de claviers en chêne. Joues et cadre externes en ébène avec incrustation d'os dans les joues.
Etendue du pédalier
27 notes, C- d'
27 notes, C- d'
Matériaux du pédalier
Droit, en chêne
Droit, en chêne
Registres
Tirants de registres en chêne et de section carrée avec pommeau mouluré, situés verticalement dans les montants du meuble, de part et d’autre des claviers. Etiquettes en papier avec nom de registre à l'encre noire :
Disposition des tirants, à gauche :
Regaal 8
Doublet 2
Fluit 4
Prestant 4
A droite :
Mixtuur 2 st
Nazard 2 2/3
Bourdon 8'
Tramblant (sic)
Tirants de registres en chêne et de section carrée avec pommeau mouluré, situés verticalement dans les montants du meuble, de part et d’autre des claviers. Etiquettes en papier avec nom de registre à l'encre noire :
Disposition des tirants, à gauche :
Regaal 8
Doublet 2
Fluit 4
Prestant 4
A droite :
Mixtuur 2 st
Nazard 2 2/3
Bourdon 8'
Tramblant (sic)
Accouplements
Accouplement à tiroir du deuxième clavier sur le premier, le second étant mobile
Accouplement à tiroir du deuxième clavier sur le premier, le second étant mobile
Accessoires
Interrupteur du moteur sous les claviers
Interrupteur du moteur sous les claviers
Clavier(s) et Pédalier(s)
-
Nom
Hoofdwerk (I)
Etendue
54 notes, C-f'''
Jeux
Etiquettes papier notées à l'encre noire et à la plume :
Bourdon 8
Prestant 4
Fluit 4
Doublet 2
Nazard 2 2/3
Mixtuur 2 st
Accouplements
Accouplement à tiroir du deuxième clavier sur le premier, le second étant mobile
Trémolo
Tramblant (sic)
-
Nom
Reciet (II)
Etendue
54 notes, C -f '''
Jeux
Regaal 8
Trémolo
Tramblant (sic)
Particularités
Tremblant commun pour tous les jeux de l'orgue
-
Nom
Pedaal
Etendue
27 notes, C - d'
Accouplements
Tirasse permanente du premier clavier; le second fonctionnant par l'accouplement à tiroir des claviers
Transmissions
-
Nom
Hoofdwerk
Notes
Mécanique
Touches
Axées en queue
Tracé et matériaux mécanique

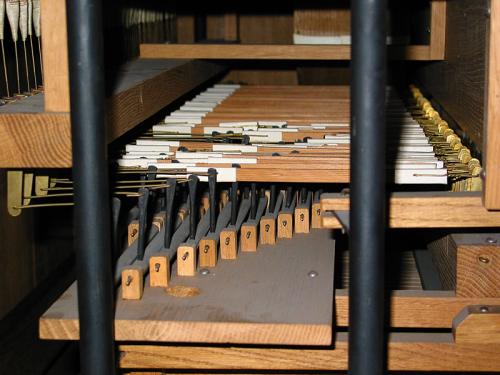

Vers le milieu de la touche monte une vergette qui passe à travers le second clavier, est accrochée à une équerre en laiton d'où part une vergette vers l'avant. A cet endroit, il y a un jeu d'équerres qui renvoie les vergettes vers le haut dans le sommier. Toutefois pour les basses, il y a un abrégé horizontal pour les quatre premières notes situées à gauche, puis les vingt-deux notes suivantes à droite.
Description des registres
Tirants de section carrée en chêne attachés à un pilote en fer massif peint en noir avec bras soudés
Abrégé
Rouleaux en fer de couleur noire avec bras soudés sur table en chêne
-
Nom
Reciet
Notes
Mécaniques
Touches
Axées en queue
Tracé et matériaux mécanique
Vers le milieu de la touche, il y a une vergette qui monte directement vers le sommier. Toutefois pour les basses, il y a un abrégé horizontal pour les quatre premières notes situées à gauche, puis les 22 suivantes.
Description des registres
Tirant de section carrée en chêne attaché à un pilote en fer massif peint en noir avec bras soudés
Abrégé
Rouleaux en fer peints en noir avec bras soudés, sur table en chêne
-
Nom
Pedaal
Notes
Mécaniques
Touches
Axées en queue
Tracé et matériaux mécanique
Vergettes montantes vers un abrégé vertical situé derrière le panneau, puis vergettes montantes fixées au premier clavier
Abrégé
Table en chêne avec rouleaux en bois
Sommiers
-
Nom du clavier
Hoofdwerk et Reciet
Type
Mécanique et à registres
Implantation
Parallèle à la façade
Nature
En chêne. Sommier unique avec laye à l'avant pour le Hoofdwerk et à l'arrière pour le Reciet. Tampons saillants. Boursettes internes.
Disposition des tuyaux
Disposition chromatique, de gauche à droite :
C, C#, D, Eb, f''', e''', eb''', d''', c#''', c''', h'', b'', ... , G, F#, F, E.
Description de la chape
De l'avant vers l'arrière :
- Prestant 4'
- Bourdon 8'
- Fluit 4'
- Nazard 2'2/3
- Doublet 2'
- Mixtuur 2 stemen 1'
- Regaal 8'
Tuyauteries
-
Nom
Hoofdwerk
Particularités
Disposition chromatique. Quatre notes de gauche vers la droite, puis le reste de droite à gauche.
Description
De l'avant vers l'arrière :

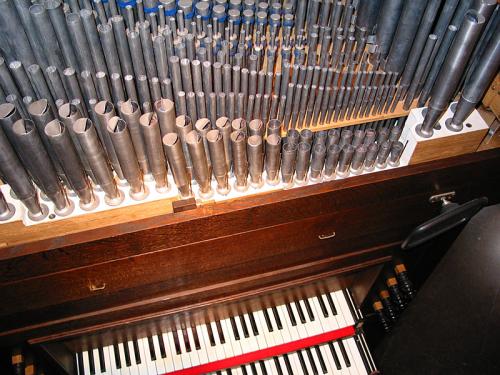

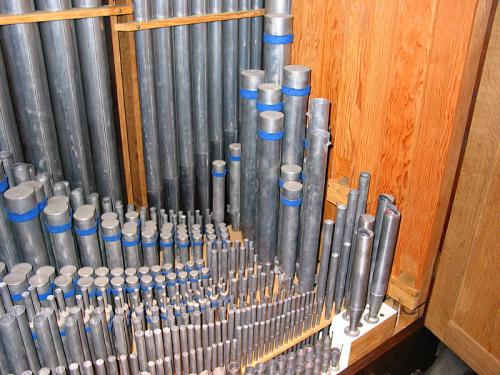

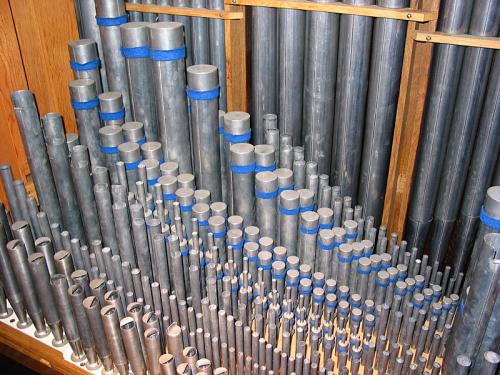

- PRESTANT 4'. Tuyaux en étain. 2 x 2 premiers tuyaux postés à gauche et à droite du sommier, avec oreilles et entaille d'accord. Le sommet est coudé sous le plafond. Ensuite, 21 tuyaux en étain dans la façade avec oreilles et entaille d'accord, puis le reste sur le sommier, coupé au ton.

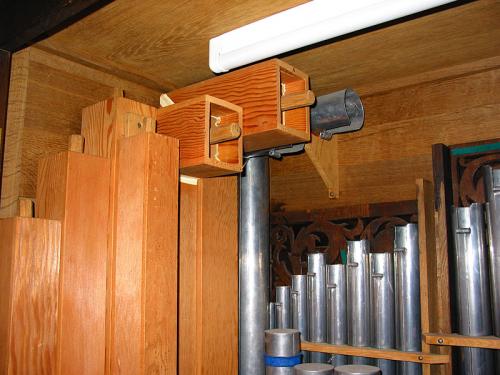

- BOURDON 8'. 2 x 6 tuyaux en pitchpin postés à gauche et à droite du sommier, puis sur le sommier tuyaux en étain avec calotte et oreilles. Les 4 premiers sont coudés au sommet.
- FLUIT 4'. Tuyaux en étain. 4 tuyaux à gauche et 40 tuyaux à droite avec calotte et oreilles, puis 10 tuyaux ouverts et coupés au ton.
- NAZARD 2'2/3. Tuyaux en étain. 4 à gauche et 8 à droite avec calotte et oreilles, puis 32 avec cheminée, puis 10 ouverts coupés au ton.
- DOUBLET 2'. Tuyaux en étain. 4 à gauche, puis le reste à droite, le tout coupé au ton.
- MIXTUUR 2 stemmen 1'. 108 Tuyaux en étain. 4 notes à gauche, le reste à droite, le tout coupé au ton. Reprises à c#, c#' et c#''.
-
Nom
Reciet
Particularités
Disposition chromatique. Quatre notes de gauche vers la droite, puis le reste de droite à gauche.
Description
REGAAL 8'. Pavillons cylindriques en étain soudés aux noyaux qui sont plantés dans la chape. Celle-ci est surélevée en escalier. Petit clapet d'accord soudé au sommet.
Alimentation
-
Réservoir ou soufflet auxiliaire
Soufflet à table flottante
Description

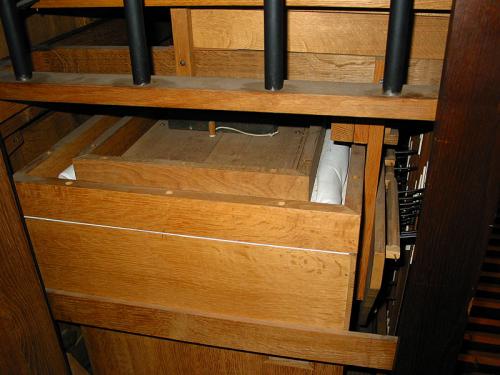

Réservoir en chêne avec table flottante retenue par de la peau de mouton. Ce réservoir est situé en largeur dans le soubassement, au-dessus du moteur.
Longueur
96,50 cm
Largeur
50 cm
Nombre de poids et type
Deux blocs de fonte
Trémolos
-
Nom
Tout l'orgue
Type
Tremblant dans le vent à l'ancienne
Emplacement
Accolé horizontalement à la gauche du soufflet. C'est de lui que sort le porte-vent vers le sommier.
Porte-vent
-
Nom
Pour le premier clavier
Description
Porte-vent de section rectangulaire venant du Tremblant situé à gauche du soufflet et entrant par la gauche du sommier
Matériaux
Chêne
Mesures
15,50 x 8 cm
SPÉCIFICATIONS TECHNIQUES DE L'INSTRUMENT
Console Clavier(s) et Pédalier(s) : 3
Clavier(s) et Pédalier(s) Hoofdwerk (I), Reciet (II), Pedaal
Transmissions
Hoofdwerk Mécanique
Reciet Mécaniques
Pedaal Mécaniques
Hoofdwerk Mécanique
Reciet Mécaniques
Pedaal Mécaniques
L'édifice
Clinique générale Saint-Jean
Adresse : Rue du Marais, 1141000 Bruxelles
Siècle de construction : XXe
