Modern stijl galerijorgel (Stevens, 1965)
Onze-Lieve-Vrouw-van-Lourdeskerk
Klik op een foto om te vergroten
HET INSTRUMENT

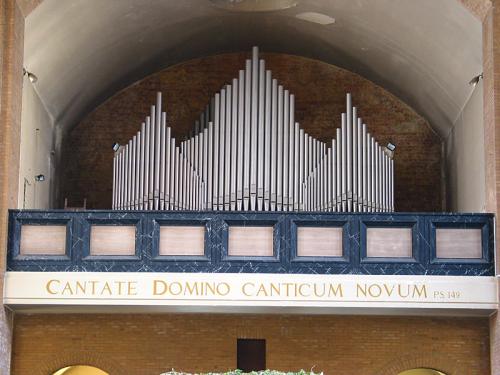

Orgelkast - bouwdatum 1965
Orgelkast - plaats Op het doksaal, tegen de achtermuur
Orgelkast - stijl Modern stijl
Gebruikte materialen Eikenhout en zink voor de pijpen

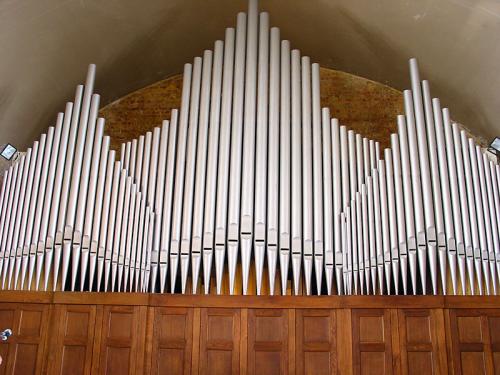

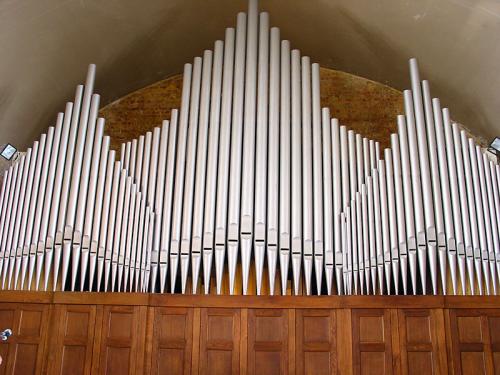

Opstelling van de pijpen Niet sprekend front in zink met zilverbrons. Trois plates-faces en mitre reliées par deux plates-faces décroissant vers les côtés extérieurs.
Speeltafel - bouwdatum 1965
Speeltafel - stijl Past bij de hoofdkas
Speeltafel - plaats Links voor de orgelkast, de organist kijkt naar de kerk en zit op twee meter van het orgelkast
Speeltafel - materialen Eik
Persoon belast met het onderhoud Pieter Vanhaecke
Datum/periode van het onderhoud Tweejaarlijks, onregelmatig
Combinatieschakelaar - type en plaats Elektrocombinaties, twee voorselecties en vier vaste selecties, elektrobord in de speeltafel
Temperatuur Gelijkzwevend
Akoestiek Overvloedig
Orgelbouwer(s) Jos Stevens
HET INSTRUMENT
Orgelkast - stijl Modern stijl
Speeltafel - stijl Past bij de hoofdkas
Orgelbouwer(s) Jos Stevens
HISTORIEK VAN HET INSTRUMENT
WERKEN
Einddatum 1965
Type werkzaamheden Une visite interne de l'instrument permet de constater que l'instrument de 1965 est fait à partir d'un instrument plus ancien et pouvant remonter au début du XXe siècle. Il y a une base pour un orgue de trois claviers et un pédalier, mais il y a eu des ajouts de sommiers et de tuyaux neufs à la Pédale, au Grand-Orgue et au Récit. Dans l'ensemble les commandes pneumatiques avec double relais ont été conservées, sauf au Positif où la première étape a été enlevée et à la Pédale où on a installé des électro-aimants à chaque piston afin d'assurer les notes par extension(s).
Naam van de orgelbouwer Stevens
Ligging van de werkplaats Duffel
Begindatum 1999
Einddatum 1999
Type werkzaamheden Inpakken en nadien uitpakken van het orgel tijdens bouwwerken aan de achtermuur. Reinigen van het hoofdwerk en maken van een plafond in zeildoek boven het Hoofdwerk.
Naam van de orgelbouwer Pieter Vanhaecke
Ligging van de werkplaats Erps Kwerps
HISTORIEK VAN HET INSTRUMENT
Werken
Einddatum 1965
Naam van de orgelbouwer Stevens
Ligging van de werkplaats Duffel
Begindatum 1999
Einddatum 1999
Naam van de orgelbouwer Pieter Vanhaecke
Ligging van de werkplaats Erps Kwerps
Einddatum 1965
Naam van de orgelbouwer Stevens
Ligging van de werkplaats Duffel
Begindatum 1999
Einddatum 1999
Naam van de orgelbouwer Pieter Vanhaecke
Ligging van de werkplaats Erps Kwerps
TECHNISCHE KENMERKEN VAN HET INSTRUMENT

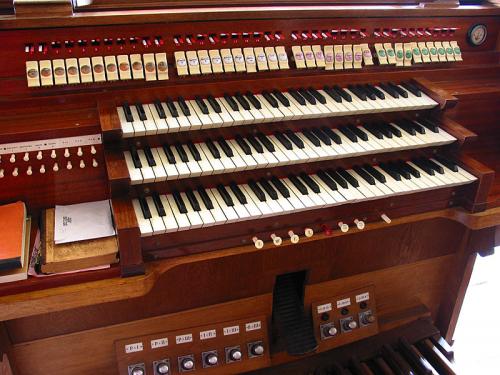

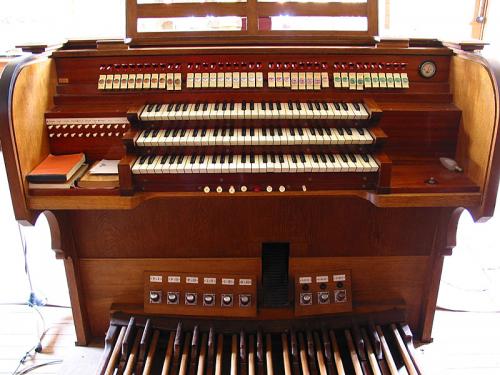

Speeltafel
Structuur speeltafel en muziekstaander
Losstaande speeltafel, met manualen van onder naar boven meer afhellend.
Meubel in eik, afgewerkt met fineerhout.
Losstaande speeltafel, met manualen van onder naar boven meer afhellend.
Meubel in eik, afgewerkt met fineerhout.
Aantal klavieren
3
3
Omvang van de klavieren
56 toetsen, C - g'''
56 toetsen, C - g'''
Beschrijving van de toetsen
Toetsen in grenenhout met kunststof toetsbeleg, met afgeschuinde frontons, pianoklavierafmetingen
Toetsen in grenenhout met kunststof toetsbeleg, met afgeschuinde frontons, pianoklavierafmetingen
Beschrijving van de boventoetsen
Kunststof toetsen, pianoklavierafmetingen
Kunststof toetsen, pianoklavierafmetingen
Beschrijving van de bakstukken of kader
Habillage interne en bois exotique plaqué
Habillage interne en bois exotique plaqué
Omvang van het voetklavier
30 toetsen, C - f'
30 toetsen, C - f'
Materialen van het voetklavier
Recht pedaal in eikenhout met palissander voor de boventoetsen
Recht pedaal in eikenhout met palissander voor de boventoetsen
Registers
Boven de manualen in één rij naast elkaar, horizontaal, elektroschakelaars, kunststof avec porcelaine de couleur. Blanc pour le Grand-Orguue, rose pour le Positif, vert pour le Récit et jaunâtre pour la Pédale.
Boven de manualen in één rij naast elkaar, horizontaal, elektroschakelaars, kunststof avec porcelaine de couleur. Blanc pour le Grand-Orguue, rose pour le Positif, vert pour le Récit et jaunâtre pour la Pédale.
Koppelingen
dezelfde voor de manualen en voetkleppen
dezelfde voor de manualen en voetkleppen
Combinaties
Twee vrije combinaties, met een klein kunststof drukknopje boven de betreffende registerknop.
Voor het pedaal is er een preselectie mogelijk, met kleine registertrekkertjes (elektroschakelaars) links naast het eerste manuaal.
Sous les claviers, il y a des pistons avec indication :
P. / MF. / F. / T. / O (rouge) / Vrije Comb. I / Vrij Comb. II / (poussoir sans nom : Pédale automatique).
A gauche des claviers, il y a des petits boutons sur deux rangs pour les jeux de Pédale automatique. Sur une languette synthétique, il y a le nom de chaque jeu de Pédal et pour chacun il y a deux boutons, l'un blanc et l'autre rouge.
Twee vrije combinaties, met een klein kunststof drukknopje boven de betreffende registerknop.
Voor het pedaal is er een preselectie mogelijk, met kleine registertrekkertjes (elektroschakelaars) links naast het eerste manuaal.
Sous les claviers, il y a des pistons avec indication :
P. / MF. / F. / T. / O (rouge) / Vrije Comb. I / Vrij Comb. II / (poussoir sans nom : Pédale automatique).
A gauche des claviers, il y a des petits boutons sur deux rangs pour les jeux de Pédale automatique. Sur une languette synthétique, il y a le nom de chaque jeu de Pédal et pour chacun il y a deux boutons, l'un blanc et l'autre rouge.
Voetsteun
Boven het pedaal
Boven het pedaal
Met de voet bediende organen
Pistons au-dessus du pédalier avec inscription :
P+I / P+II / P+III / I+II / I+III / II+III / Bascule pour l'expression du Récit / I+II 16 (avec diode) / I+III 16 (avec diode) / I+III4 (avec didode).
Pistons au-dessus du pédalier avec inscription :
P+I / P+II / P+III / I+II / I+III / II+III / Bascule pour l'expression du Récit / I+II 16 (avec diode) / I+III 16 (avec diode) / I+III4 (avec didode).
Toebehoren
Rechts naast het hoofdwerkmanuaal bevindt zich de hoofdschakelaar. Sur la droite, il y a également un cadrant de voltage.
Rechts naast het hoofdwerkmanuaal bevindt zich de hoofdschakelaar. Sur la droite, il y a également un cadrant de voltage.
Adresplaat
Geen naamplaatje, maar een klein etikette op de zijkant :
Depuis 1885
DE LIL & FILS
101, r. Th. Verhaegen 1060 Bxl
537 49 28 T 537 61 37
Geen naamplaatje, maar een klein etikette op de zijkant :
Depuis 1885
DE LIL & FILS
101, r. Th. Verhaegen 1060 Bxl
537 49 28 T 537 61 37
Klavieren en voetklavieren
-
Naam
Hoofdwerk (I)
Omvang
56 toetsen, C - g'''
Registers
Principal 8'
Open Fluit 8'
Bourdon 8'
Prestant 4'
Roerfluit 4'
Zwegel 2'
Mixtuur 4 s. (1'1/3)
Trompet 8'
Koppelingen
I + II
I + III
I + II 16'
I + III 16'
I + III 4'
-
Naam
Positief (II)
Omvang
56 toetsen, C - g'''
Registers
Diapason 8'
Quintadeen 8'
Fluit 4'
Octaaf 2'
Larigot 1'1/3
Cymbel 3 s. (1/2')
Kromhoorn 8'
Koppelingen
II + III
-
Naam
Zwelwerk (III)
Omvang
56 toetsen, C - g'''
Registers
Flûte Harm. 8'
Gedekt 8'
Zwegel 4'
Dwarsfluit 4'
Nasard 2 2/3'
Flageolet 2'
Terts 1 3/5'
Cornet 5s.
Hobo 8'
Tremulant
Tremulant
Bijzonderheden
Cornet 5 s. = transmissie Gedekt 8', Dwarsfluit 4', Nasard 2'2/3, Flageolet 2', Terts 1'3/5
-
Naam
Pedaal
Omvang
30 toetsen, C - f'
Registers
Contrebas 16'
Subbas 16'
Oktaafbas 8'
Bourdon 8'
Koraalbas 4'
Nachthoorn 2'
Bazuin 16'
Trompet 8'
Koppelingen
P + I
P + II
P + III
Bijzonderheden
Spelen met uitbreiding :
Contrebas 16, Octaaf 8' en Koraalbas 4'.
Subbas 16' en Bourdon 8'.
Bazuin 16' en Trompet 8'.
Tractuur
-
Naam
Hoofdwerk
Noten
Elektropneumatisch
Toetsen
Balanstoetsen, met contactpunten
Traject en beschrijving van de mechaniek
Câbles électriques jusqu'aux électro-aimants sous une première boîte avec membranes et pistons. Chaque note a un conduit qui mène à une autre boîte avec d'autres membranes et pistons. De là, part un conduit métallique plus large vers une latte sous le sommier qui comporte des membranes pour tous les pistons de chaque note. Pour le sommier ajouté, il y a des conduits en plastique qui partent d'une des boîte à relais etg qui mènent vers les lattes sous les sommiers comportant membranes et pistons.
Beschrijving van de registers
Elektrische contacten en pneumatische registers
-
Naam
Positief
Noten
Elektropneumatisch
Toetsen
Tuimelaar
Beschrijving van de registers
Elektrische bediening en pneumatische registers
-
Naam
Zwelwerk
Noten
Elektropneumatisch
Toetsen
Balanstoetsen, met contactpunten
Traject en beschrijving van de mechaniek
Câbles électriques jusqu'aux électro-aimants sous une première boîte avec membranes et pistons. Chaque note a un conduit qui mène à une autre boîte avec d'autres membranes et pistons. De là, part un conduit métallique plus large vers une latte sous le sommier qui comporte des membranes pour tous les pistons de chaque note.
Beschrijving van de registers
Alle registers zijn elektrisch aan de speeltafel, dan pneumatisch aan de windlade
Zwelkast
Mechanische zwelkast, met een trede te bedienen
-
Naam
Pedaal
Noten
Volledig elektrisch
Toetsen
Staarttoetsen
Beschrijving van de registers
Alle registers zijn elektrisch en pneumatisch aan de windladen

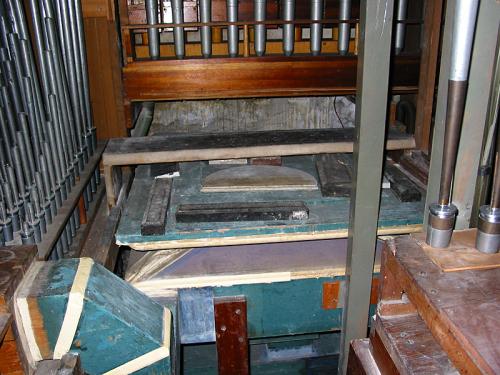

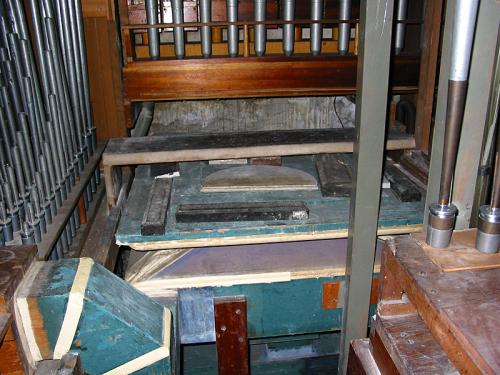

Windladen
-
Naam van het klavier
Hoofdwerk
Type
Elektropneumatisch
Inplanting
Parallèle à la façade, sommier principal au centre avant de l'orgue. Plus haut et juste derrière lui, segond petit sommier.
Aard
Elektropneumatische kegellade, grotendeels in eikenhout.

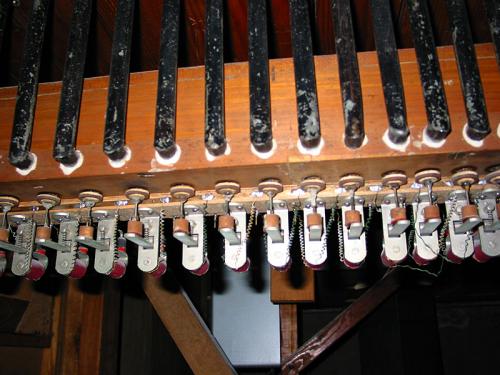

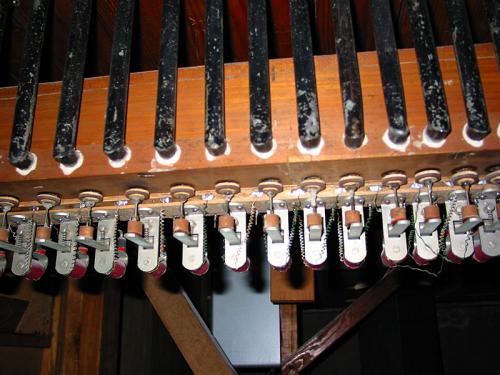

Membranen in leder/polypel, elektrowipmagneten, voor als eerste relais.
Open opgesteld, met steunpoten onder de lade.
Pijprooster in minderwaardig triplexhout, vaak slecht geboord.
Uitbreiding, achter en boven de hoofdwerkwindlade, volledig pneumatische afleiding naar een kleine windlade in grenenhout. Kegellade met pneumatische membranen. Tubulaire verbinding met de hoofdlade.
Opstelling van de pijpen
Hoofdlade : diatonisch C en C#, 2 x 3 eerste noten van middel naar buiten, dus aflopend naar het midden.
Uitbreiding : nieuwe chromatische windlade.
Beschrijving van de pijpstok
Van voor naar achter : Principal 8', Open Fluit 8', Bourdon 8', Mixtuur 4 stemen, Trompet 8' : pijpstok in eik. Nieuwe pijpstok voor de Mixtuur.
Uitbreiding : Prestant 4', Roerfluit 4' en Zwegel 2' : pijpstok in den/grenen.
-
Naam van het klavier
Positief
Type
Electropneumatisch
Inplanting
Deze windlade staat haaks op de Hoofdwerkwindlade, de voorkant springt uit naar het pijpwerk van het Hoofdwerk en het Pedaal in de kast
Aard
Elektropneumatische kegellade,, grotendeels in eikenhout.
Membranen in leder/polypel, elektrowipmagneten, voor als eerste relais.
Open opgesteld, met steunpoten onder de lade.
Opstelling van de pijpen
Diatonisch, C & C#, aflopend naar het midden
Beschrijving van de pijpstok
Van links naar recht : Diapason 8', Larigot 1'1/3, Quintadeen 8', Fluit 4', Octaaf 2', Cymbel 3 s (1/2'), Kromhoorn 8'.
Nieuwe pijpstok voor Cymbel.
-
Naam van het klavier
Zwelwerk
Type
Elektropneumatische kegellade
Inplanting
Deze windlade staat rechts haaks op de Hoofdwerkwindlade, de voorkant springt uit naar het pijpwerk van het Hoofdwerk en het Pedaal in de kast
Aard
Elektropneumatische kegellade, grotendeels in eikenhout.
Membranen in leder /polypel, elektrowipmagneten, voor als eerste relais.
Open opgesteld, met steunpoten onder de lade.
Opstelling van de pijpen
Diatonisch, C & C#, aflopend naar het midden
Beschrijving van de pijpstok
Van recht naar links :
Terts 1'3/5, Nasard 2'2/3, Flûte Harmonique 8', Gedekt 8', Zwegel 4', Darsfluit 4', Flageolet 2', Hobo 8'.
-
Naam van het klavier
Pedaal
Type
Windladen met kleppen
Inplanting
Parallel aan het front en achter het Hoofdwerk
Aard
Unitpedaallade uit grenen, met vernis. Elke elektromagneet bedient een klep. Volledig elektrische tractuur.
Koraalbas 4' en Nachthoorn 2' hebben een apart apparaat.
Bazuin laagste oktaaf op een appart windladeapparaat.
Bazuin 16', uitbreiding van Trompet 8' (voor).
Opstelling van de pijpen
Hoofdlade : diatonisch, aflopend naar het midden, op de apparaten, chromatisch
Beschrijving van de pijpstok
Contrebas 16', Oktaafbas 8', Koraalbas 4' op het middel.
Subbas 16' en Bourdon 8' middel en twee kanten.
Nachthoorn 2', rechte kant.
Bazuin 16' en Trompet 8', eerste octaaf links voor de Subbas en de rest voor.

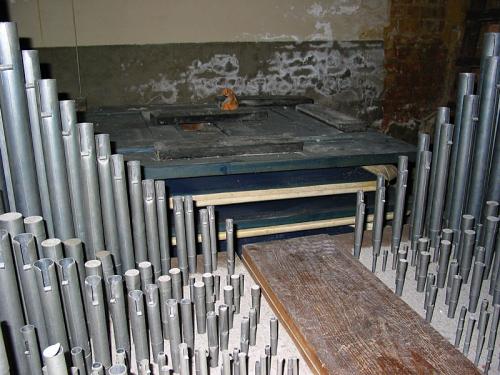

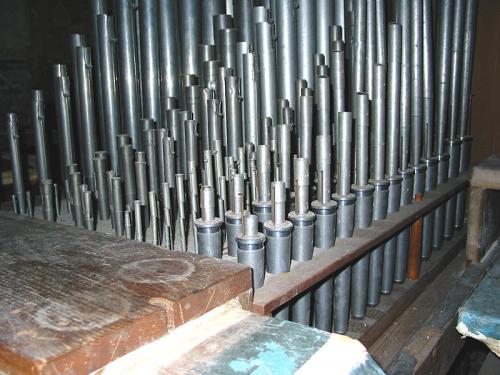

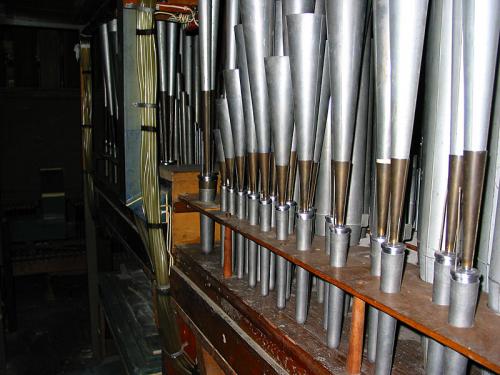

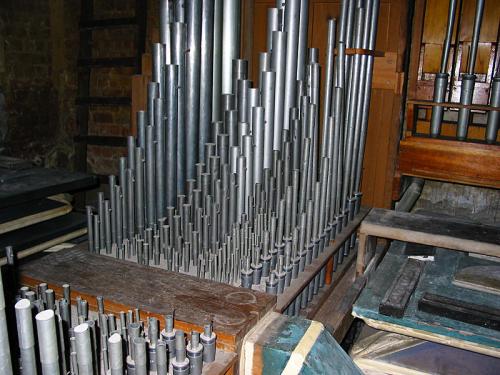

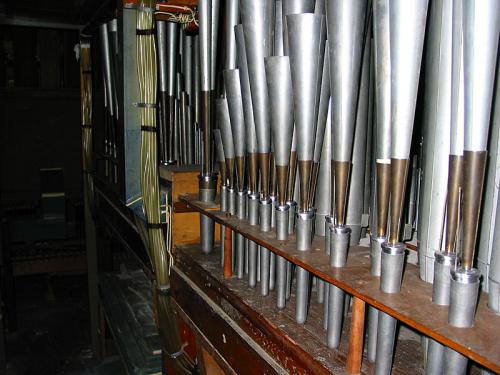

Pijpwerk
-
Naam
Hoofdwerk
Beschrijving
Van voor naar achter op de oude windlade :
BOURDON 8'. Bois, puis étain.
PRINCIPAL 8'. Bois, zinc, puis étain.
MIXTUUR 4 s (1'1/3). Etain. entaille d'accord, puis coupée au ton. Reprises à c, c' et c''.
OPEN FLUIT 8'. 2 x 4 tuyaux postés en bois, puis 2 x 3 tuyaux en zinc postés, puis étain dont les 2 x 10 derniers avec 2 trous harmoniques.
TROMPET 8'. Pieds en étain avec bague en laiton pour 2 x 8. Pavillons dans des cônes en laiton. 2 x 12 en zinc et le reste en étain. 2 x 10 derniers pavillons avec surlongueur.
Op de nieuwe windlade :
PRESTANT 4'. Zinc, puis étain. Entaille d'accord puis coupés au ton. Oreilles dans les graves.
ZWEGEL 2'. Etain. Oreilles dans les graves, entaille d'accord puis coupés au ton.
ROERFLUIT 4'. En spotted avec oreilles et calotte à cheminée. 2 x 6 tuyaux avec calotte conique.
-
Naam
Pedaal
Bijzonderheden
Spelen bij uitbreiding, behalve het Nachthoorn 2'
Beschrijving
De l'arrière vers l'avant :
- CONTREBAS 16', OKTAAFBAS 8' et KORAALBAS 4'. Au centre et sur 3 rangs. Tuyauterie en pin ancienne, semblable à celle du Hoofdwerk. En cinquième rang, tuyaux de 8' ouverts placés par octave. Zinc puis étain avec oreilles et entaille d'accord.
- SUBBAS 16' et BOURDON 8'. A gauche et à droite de la Contrebas, 2 x 6 tuyaux en pin exotique, puis à gauche et à droite du deuxième rang de la Contrebas. Puis devant le troisième rang de la Contrebas : tuyaux en bois et, sur chaque côté, tuyaux en étain avec calotte et oreilles.
- NACHTHOORN 2'. 30 tuyaux devant les 6 tuyaux de Subbas de droite. En étain avec bouche étroite, oreilles dans le grave, entaille d'accord.
- BAZUIN 16' et TROMPET 8'. A gauche, devant le premier rang de la Subbas 16', 12 tuyaux avec pavillon en deux pièces en zinc, pieds en zinc, noyaux en plomb. La suite, tout à l'avant en disposition diatonique aller retour sur deux rangs. Pieds en zinc, puis en étain. Noyaux en plomb avec cône en laiton pour l'emboîtement des pavillons en zinc. Indication sur un des tuyaux : Vieille Montagne Liège XXX et encore 11 superposé à un T.
-
Naam
Zwelwerk
Bijzonderheden
Perpendiculaire à la façade
Beschrijving
De l'arrière vers l'avant du sommier :
- TERTS 1'3/5. Tuyaux innaccessibles, ouverts en étain.
- NASARD 2'2/3. Tuyaux inaccessibles, bouchés avec calotte à cheminée.
- FLÛTE HARMONIQUE 8'. 2 x 6 tuyaux bouchés en zinc avec calotte et oreilles, puis en étain. Les 2 x 10 derniers ouverts avec 2 trous harmoniques.
- GEDEKT 8'. 2 x 3 tuyaux au centre et 2 x 3 tuyaux sur les côtés en conifère, puis en étain avec calotte et oreilles.
- ZWEGEL 4'. Tuyaux en étain peints avec entaille d'accord.
- DWARSFLUIT 4'. Tuyaux ouverts en étain, les 2 x 16 derniers avec surlongueur et 2 trous harmoniques.
- FLAGEOLET 2'. Tuyaux en étain peints avec entaille d'accord, puis coupés au ton.
- CORNET 5s. Appel des 5 registres.
- HOBO 8'. Basson avec pavillons en zinc et Hautbois avec pavillons en étain. Cône en laiton pour emboîter les pavillons. Pieds en étain avec bague en laiton dans le grave, noyaux en plomb.
Petit sommier pour l'octave aigue, placé au-dessus :
11 tuyaux pour chaque jeu.
-
Naam
Positief
Bijzonderheden
Perpendiculaire à la façade, côté gauche
Beschrijving
Depuis le fond du sommier vers l'avant :
- DIAPASON 8'. 6 tuyaux en zinc postés hors buffet, à droite. 2 x 25 tuyaux dont 2 x 3 en zinc et le reste en étain avec oreilles.
- LARIGOT 1'1/3. Tuyaux ouverts en étain avec entaille d'accord puis coupés au ton.
- QUINTADEEN 8'. 5 tuyaux postés à gauche, hors du buffet, et 6 tuyaux postés, dont 1 ancien, tous en bois. Puis en étain avec oreilles et calotte.
- FLUIT 4'. 13 et 14 tuyaux en zinc, le reste en étain. Entaille d'accord, puis coupés au ton, avec oreilles, puis sans.
- OCTAAF 2'. Tuyaux en étain avec entaille d'accord puis coupés au ton.
- CYMBEL 3s (1/2'). Reprises à c#, f#, c#', f#', c#'', f#''. Tuyaux en étain avec entaille d'accord, puis coupés au ton.
- Kromhoorn 8'. Pieds en étain, noyaux en plomb. Pavillon en spotted avec calotte munie d'un clapet d'accord.
Windvoorziening
-
Magazijn- of hulpbalg
Hoofdblaasbalg
Beschrijving
Un grand soufflet à gauche de l'orgue à l'arrivée du porte-vent descendant du moteur. Deux plis parallèles, un rentrant et un sortant.
Lengte
Environ 140 cm / ongeveer 140 cm
Breedte
Environ 110 cm / ongeveer 110 cm
Aantal en type gewichten
Barres de fonte et pierres
Aantal en type gewichten
Barres de fonte et pierres
-
Magazijn- of hulpbalg
Blaasbalg Hoofdwerk
Beschrijving
Een magazijnbalg met parallelplooi onder de hoofdwindlade van het Hoofdwerk
Lengte
125 cm
Breedte
70 cm
Aantal en type gewichten
Barres de fonte et pierres
-
Magazijn- of hulpbalg
Blaasbalg voor het Positief
Beschrijving
Magazijnbalg met een plooi onder de windalen van het Pedaal links
Lengte
100 cm
Breedte
100 cm
Aantal en type gewichten
Barres de fonte et pierres
-
Magazijn- of hulpbalg
Blaasbalg Pedaal
Beschrijving
Magazijnbalg met een parallelplooi onder de windlade van het Pedaal
Lengte
90 cm
Breedte
50 cm
Aantal en type gewichten
Barres de fonte et pierre
-
Magazijn- of hulpbalg
Blaasbalg Reciet
Beschrijving
Magazijnbalg met een parallelplooi onder de windlade
Lengte
110 cm
Breedte
75 cm
Aantal en type gewichten
Barres de fonte et pierre
Windkanalen
-
Beschrijving
Tous les porte-vent sont en bois et de section carrée.
Les postages pour les tuyaux sont en Westaflex.
Pour les conduits de la transmission, ils sont en plomb, en métal peint et en plastique transparent pour les nouveaux sommiers.
TECHNISCHE KENMERKEN VAN HET INSTRUMENT
Speeltafel Klavier(en) en voetklavier(en) : 4
Klavier(en) en voetklavier(en) Hoofdwerk (I), Positief (II), Zwelwerk (III), Pedaal
Tractuur
Hoofdwerk Elektropneumatisch
Positief Elektropneumatisch
Zwelwerk Elektropneumatisch
Pedaal Volledig elektrisch
Hoofdwerk Elektropneumatisch
Positief Elektropneumatisch
Zwelwerk Elektropneumatisch
Pedaal Volledig elektrisch
Het gebouw
Onze-Lieve-Vrouw-van-Lourdeskerk
Adres : Lourdeslaan 30B1090 Jette
Bouwstijl : Neogotiek
Bouw : 1949
Bouwperiode : 20ste
Bouwstijl : Neogotiek
Bouw : 1949
Bouwperiode : 20ste
Bouwstijl : Neogotiek
