Neobarok orgel op de grond (Collon, 1975)
Sint-Marcuskerk
Klik op een foto om te vergroten
HET INSTRUMENT
Orgelkast - plaats Op de grond, tegenover het altaar
Orgelkast - stijl Neobarok
Gebruikte materialen Eikenhout

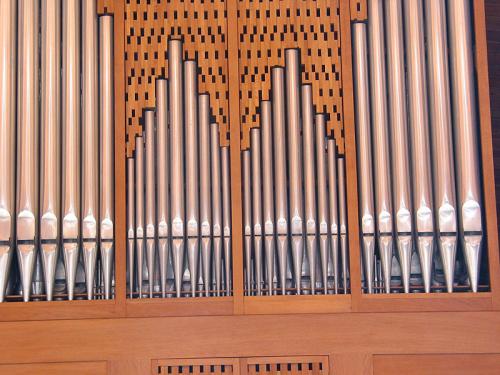

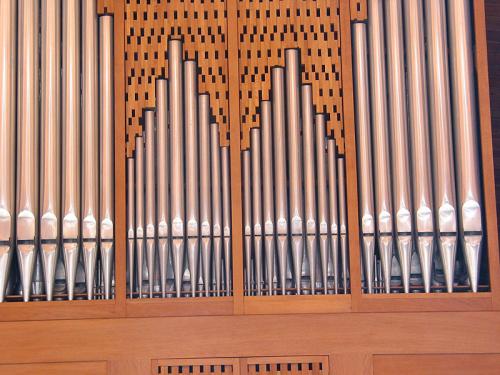

Opstelling van de pijpen Diatonisch (buitenkant van het Hauptwerk), daarna in tertsen voor de binnenste vlakvelden. Diatonische pedaal.
Tin.

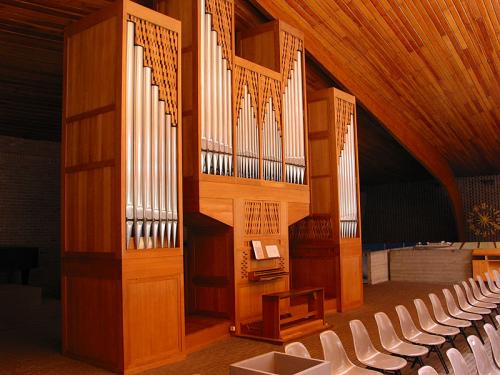

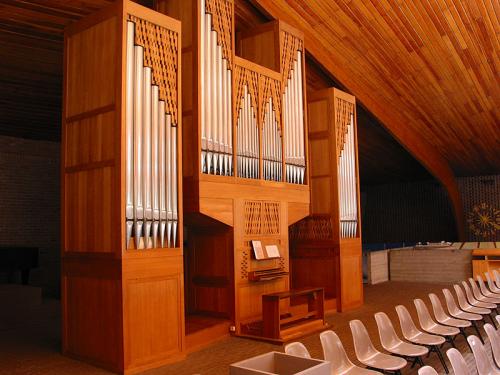

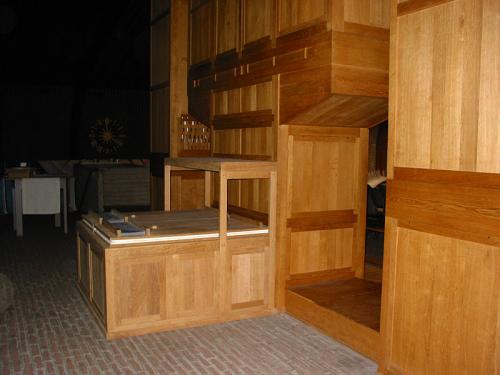

Beschrijving van de orgelkast Orgel met drie afzonderlijke hoofdkassen: in het centrale gedeelte bevinden zich het Hauptwerk en het Brustwerk, opzij de twee kasten voor het Pedaal, C en Cis.
Stemgang achter het HW sinds 2000.
Speeltafel - beschrijving In venster
Speeltafel - materialen Panelen, kaders en wangen in eik
Persoon belast met het onderhoud Patrick Collon
Stemming Diapason 440 Hz
Stemming - bijzonderheden Op 16°C
Temperatuur Werckmeister III
Akoestiek 0,2 seconden
Orgelbouwer(s) Patrick Collon
HET INSTRUMENT
Orgelkast - stijl Neobarok
Orgelbouwer(s) Patrick Collon
HISTORIEK VAN HET INSTRUMENT
Historiek Het instrument werd door Patrick Collon voor de Sint-Marcuskerk gebouwd. Collon moet echter verscheidene registers hebben hergebruikt die al door Eerwaarde Mathot voor diens overlijden waren gemaakt. Deze registers zijn in de lijst van de registers met een asterisk aangeduid.
Het instrument werd ingewijd door Jos Van Immerseel. Later gaven Marie-Claire Alain en Philippe Lefevre concerten.
In de jaren 1998-2000 verbouwde Patrick Collon zijn instrument door de metalen Subbas van Eerwaarde Mathot te vervangen voor een houten Subbas, de Trompet van het HW door een Vox humana te vervangen en twee nieuwe balgen toe te voegen op de plaats van de oude, achter het instrument met een voor de stemmer erg praktisch platform. Deze verbeteringen gingen samen met min of meer geslaagde tests om de vrij rampzalige akoestiek van de kerk te verbeteren.
DOCUMENTATIEHet instrument werd ingewijd door Jos Van Immerseel. Later gaven Marie-Claire Alain en Philippe Lefevre concerten.
In de jaren 1998-2000 verbouwde Patrick Collon zijn instrument door de metalen Subbas van Eerwaarde Mathot te vervangen voor een houten Subbas, de Trompet van het HW door een Vox humana te vervangen en twee nieuwe balgen toe te voegen op de plaats van de oude, achter het instrument met een voor de stemmer erg praktisch platform. Deze verbeteringen gingen samen met min of meer geslaagde tests om de vrij rampzalige akoestiek van de kerk te verbeteren.
Titel Miss van César Frank. Aan het orgel: Hubert Schoonbroodt.
Referenties Musique en Wallonie
HISTORIEK VAN HET INSTRUMENT
Historiek Het instrument werd door Patrick Collon voor de Sint-Marcuskerk gebouwd. Collon moet echter verscheidene registers hebben hergebruikt die al door Eerwaarde Mathot...
TECHNISCHE KENMERKEN VAN HET INSTRUMENT

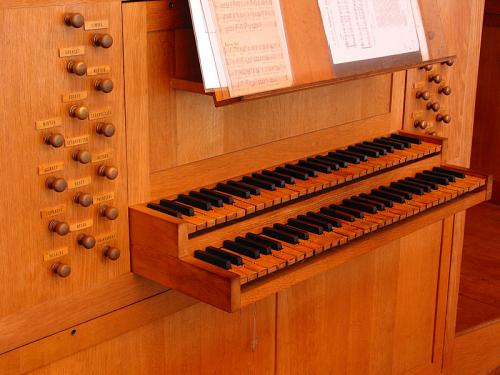

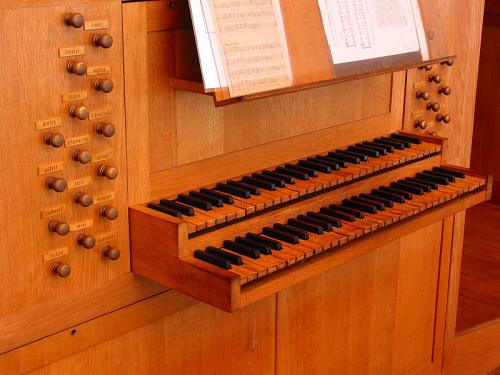

Speeltafel
Structuur speeltafel en muziekstaander
In de orgelkast ingebouwd in eik. Lessenaar in scharnier om toegang te verlenen tot mechaniek.
In de orgelkast ingebouwd in eik. Lessenaar in scharnier om toegang te verlenen tot mechaniek.
Aantal klavieren
2
2
Omvang van de klavieren
56 toetsen
56 toetsen
Beschrijving van de toetsen
Toetsen in eik met fruithout bekleed
Toetsen in eik met fruithout bekleed
Breedte van de toetsen
12 mm
12 mm
Diepte van de toetsen
116 mm pour les deux claviers
116 mm pour les deux claviers
Breedte van het octaaf
165 mm
165 mm
Beschrijving van de boventoetsen
Het bovenklavier is in het zwart geverfd en zijn quasi rechthoekig
Het bovenklavier is in het zwart geverfd en zijn quasi rechthoekig
Diepte van de boventoetsen
73 mm
73 mm
Beschrijving van de bakstukken of kader
Vierkant en in eik
Vierkant en in eik
Omvang van het voetklavier
30 toetsen
30 toetsen
Materialen van het voetklavier
Treden en bovenklavier in eik. Plat pedaal, het bovenklavier is rechts gerangschikt.
Treden en bovenklavier in eik. Plat pedaal, het bovenklavier is rechts gerangschikt.
Registers
Aan weerszijden van de manualen, in kolommen en in groepen van vijf opgesteld.
Messing buizen met knop en etiquette in hout met opschrift in het zwart. Het trompet van het Hauptwerk is vervangen door een Vox Humana.
Aan weerszijden van de manualen, in kolommen en in groepen van vijf opgesteld.
Messing buizen met knop en etiquette in hout met opschrift in het zwart. Het trompet van het Hauptwerk is vervangen door een Vox Humana.
Koppelingen
Koppel van het Hauptwerk. Koperen trekker onder het klavier.
Koppel van het Hauptwerk. Koperen trekker onder het klavier.
Voetsteun
Op de bank
Op de bank
Toebehoren
Onderaan de registers van rechts, een trekker met koperen pal voor de tremulant. Onder het klavier een schakelaar met sleutel voor de motor. Kleine spiegel op beweegbare voet die kan worden neergelaten achter de lessenaar.
Onderaan de registers van rechts, een trekker met koperen pal voor de tremulant. Onder het klavier een schakelaar met sleutel voor de motor. Kleine spiegel op beweegbare voet die kan worden neergelaten achter de lessenaar.
Klavieren en voetklavieren
-
Naam
Hoofdwerk (I Hauptwerk)
Omvang
56 toetsen C-g'''
Registers
Quintadena (16) *
Principal (8)
Gedackt (8) *
Octave (4)
Rohrfloete (4) *
Quinte (2'2/3)
Superoctave (2)
Floete (2) *
Mixtur (IV)
Cymbel (III)
Sesquialter (II)
Vox Humana (8)
Tremulant
Tremulant (2000) voor de twee klavieren?
Bijzonderheden
Een Vox humana heeft een oorspronkelijk Trompet vervangen die niet gepast was voor dit soort akoestiek
-
Naam
Borstwerk (II Brustwerk)
Omvang
56 toetsen, C-g'''
Registers
Gedackt (8) *
Floete (4) *
Principal (2)
Nasat (1'1/3)
Siffloete (1')
Scharf (II)
Sesquialter (II)
Regal (8)
-
Naam
Pedaal (Pedal)
Omvang
30 toetsen, C-f'
Registers
Subbass (16) *
Octavbass (8)
Octave (4)
Floete (2) *
Mixtur (IV)
Posaune (16)
Trompete (8)
Cornet (4)
Koppelingen
Hauptwerk pedaalkoppel
Tractuur
-
Noten
Alle manualen met hangend mechanisme
-
Naam
Hauptwerk
Noten
Hangend mechaniek
Toetsen
Staarttoetsen

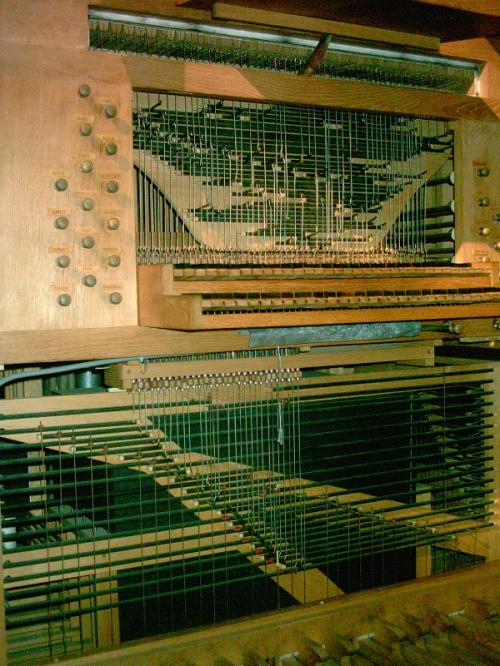

Traject en beschrijving van de mechaniek
Klein abstract die naar het midden van de toets opklimt en verbonden aan een eerste tuimelaar. Op het uiteinde ervan een steker die een tweede tuimelaar bedient die met een houten steker is uitgerust die uitmondt in een wellenbord dat zich achter het orgel bevindt. Vervolgens stijgende abstracten die in de windlade gaan.
Beschrijving van de registers
Alle registers zijn mechanisch. Het uiteinde van de koperen trekkers zijn aan een arm verbonden door een vierkanten registerwals, allebei in eik, vervolgens metalen staven met gevezen aanhechtingen, dan stalen zwaarden.
Wellenbord
Tafel in eik met metalen rollen en armen weerhouden door houten nokken
-
Naam
Brustwerk
Noten
Hangend mechaniek
Toetsen
Staarttoetsen en in het midden uitgerust met een draad met oog. Vandaar uit vertrekken de metalen abstracten. Vertikaal wellenbord van dezelfde constructie als het Hauptwerk die zich achter de pijpwand en de lessenaar bevindt.
Beschrijving van de registers
Zoals het Hauptwerk
Wellenbord
Zelfde fabricatie als het Hauptwerk
-
Naam
Pedaal
Noten
Mechanisch, abstracten, winkelhaken
Toetsen
Veren onder elk toets
Beschrijving van de registers
Alle registers zijn mechanisch (zie Hauptwerk)
Wellenbord
Zelfde materialen als het Hauptwerk
Windladen
-
Naam van het klavier
Hauptwerk (I)
Type
Windladen met cancellen en slepen. Achteraan de kleppenkast met ingebouwde voorsponden en afgesloten door kleine draaiassen in hout. Staartkleppen ondersteund door ventielveren die tussen twee metalen geleiders aan de voorkant zijn geplaatst.Er zijn geen pulpeten en de metalen abstracten gaan rechtstreeks binnen in de windlade door een doorboord koperen lat.
Inplanting
Parallel met het front
Aard
Eik

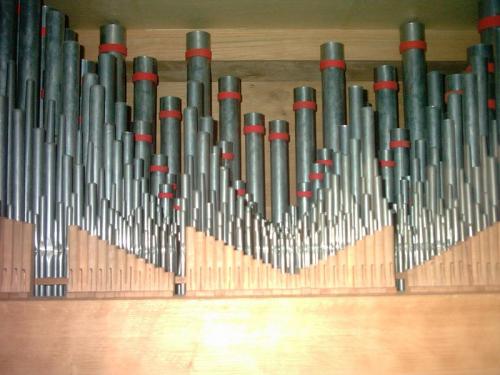

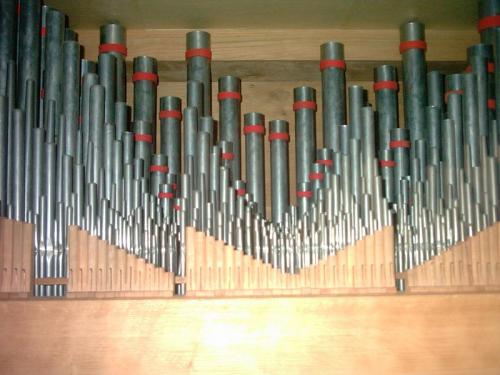

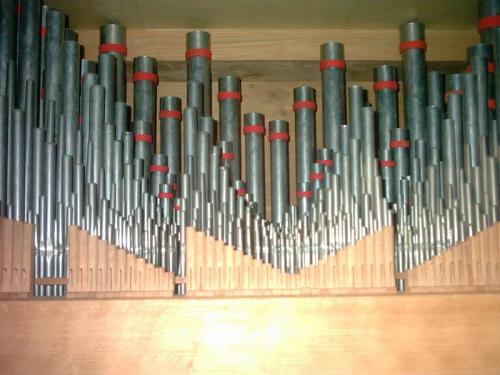

Opstelling van de pijpen
Aan de uiteinden 2x6 diatorische noten, C links en C# rechts. Tussen de twee en van links naar rechts:c ,e ,g#,etc. en re, f#, b, etc. Van rechts naar links: c#, f, a, etc. en eb, g, h, etc.(Dispositie in tertsen)
2 x 2 eerste pijpen van de Quintadena zijn achteraan het orgel geposteerd en 3 x 2 pijpen zijn bovenaan geposteerd (vervoering in Westaflex)
Beschrijving van de pijpstok
Ordre décroissant de l'avant vers l'arrière avec alternance des Principaux et des Flûtes. Vox Humana tout au fond, au-dessus de la laye.
-
Naam van het klavier
Brustwerk
Type
Met cancellen en slepen. Kleppenkast zoals het Hauptwerk met ingebouwde voorsponden en sluiters met draaiassen.
Inplanting
Parallel met het front onder het Hauptwerk
Aard
Zoals het Hauptwerk
Opstelling van de pijpen
Diatonisch, vervolgens per twee tonen zoals voor het Hauptwerk. In afnemende volgorde van achter naar voor. Gans vooraan de Regaal boven de ventielkast. De 12 bassen van het Gedackt zijn acheraan op de windlade geposteerd en lager liggend. Vervoeringen in Westaflex.
-
Naam van het klavier
Pedaal
Type
In cancellen en slepen
Inplanting
De windlade staat loodrecht op de facade, en van elke kant, C links en C# rechts van het orgel. De ventielkasten zijn naar het centrum van het orgel gekeerd. Uitvoering en materiaal, zoals het Hauptwerk, maar er zijn twee kleppen per noot. Dichtingsringen in vilt in de ventielkast waar de abstracten binnenkomen.
Opstelling van de pijpen
Tegenover de ventielkast in afnemende volgorde van achter naar voor, de tongspelen vooraan. Diatonisch van zijkant naar het centrum.
Pijpwerk
-
Naam
Hauptwerk
-
Naam
Brustwerk
-
Naam
Pedaal
Windvoorziening
-
Magazijn- of hulpbalg
Magazijnbalg
Beschrijving
Twee dezelfde keibalgen achter het instrument in een eiken koffer. De balgen zijn van schapenvel.
Lengte
140 cm
Breedte
68,50 cm
Aantal en type gewichten
Feuilles de plomb
Aantal en type gewichten
Loden platen
Tremolos
-
Naam
Hauptwerk en Brustwerk
Type
Met veer in de koffer achteraan het orgel, naast de motor
Plaats
In het windkanaal
Windkanalen
-
Naam
Hauptwerk, Brustwerk en Pedaal
Beschrijving
Windtoevoer voornamelijk in eik in zwart geschilderd, met evenwel enkele kanalen in Westaflex
TECHNISCHE KENMERKEN VAN HET INSTRUMENT
Speeltafel Klavier(en) en voetklavier(en) : 3
Klavier(en) en voetklavier(en) Hoofdwerk (I Hauptwerk), Borstwerk (II Brustwerk), Pedaal (Pedal)
Tractuur
Alle manualen met hangend mechanisme
Hauptwerk Hangend mechaniek
Brustwerk Hangend mechaniek
Pedaal Mechanisch, abstracten, winkelhaken
Alle manualen met hangend mechanisme
Hauptwerk Hangend mechaniek
Brustwerk Hangend mechaniek
Pedaal Mechanisch, abstracten, winkelhaken
Het gebouw
Sint-Marcuskerk
Adres : De Frélaan 741180 Uccle
Bouw : 1968-1970
Bouwperiode : 20ste
Bouwstijl :
Bouwperiode : 20ste
Bouwstijl :
