Modern orgel (Collon, 1979)
Muziekacademie van Watermaal-Bosvoorde
Klik op een foto om te vergroten
HET INSTRUMENT
Orgelkast - plaats In een van de hoeken van de zaal
Orgelkast - stijl Modern
Gebruikte materialen Het geheel is in massieve eik en elke zijde is voorzien van een of twee panelen die toegang geven tot het binnenwerk

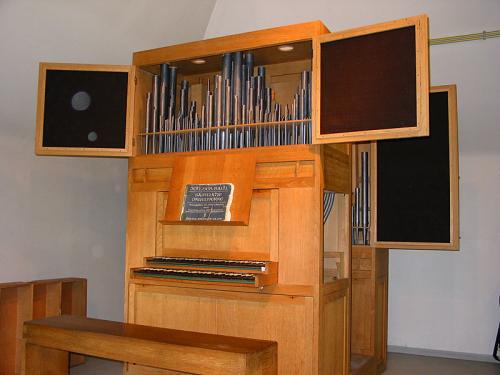

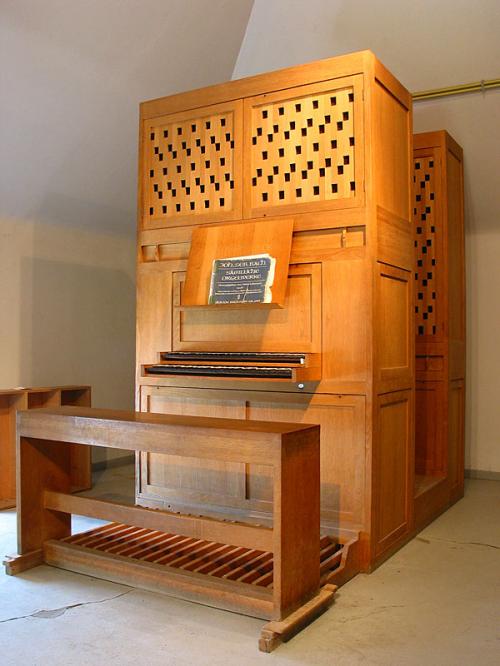

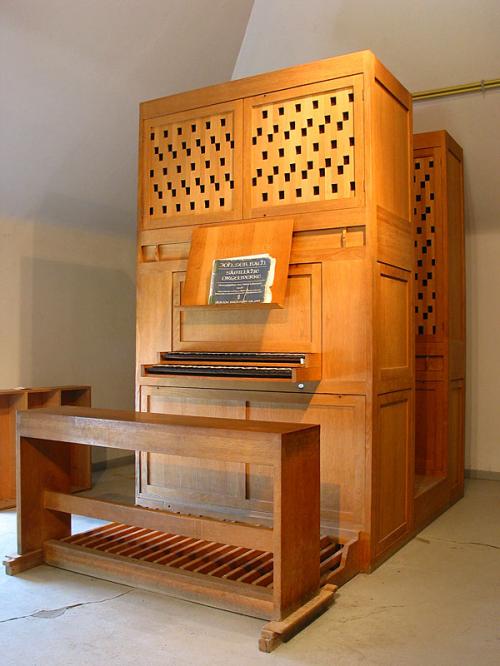

Beschrijving van de orgelkast Er zijn twee rechthoekige meubels van dezelfde hoogte die achter elkaar zijn geplaatst en verbonden door een klein podium.

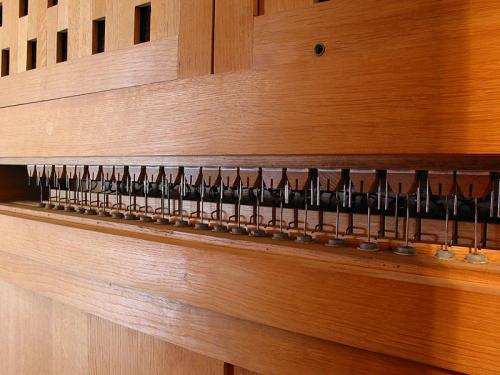

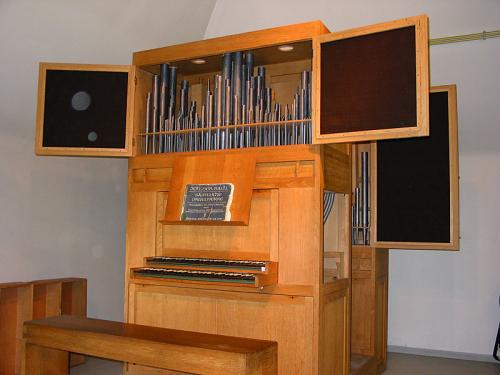

De speeltafel is ingebouwd in het eerste meubel waarboven er twee vierkante deuren zijn met ajourwerk van vierkanten en waarachter een zwart doek is gespannen. Onder deze deuren is de windlade zichtbaar. Het achterste meubel lijkt op het eerste, maar is iets minder diep en de deuren aan de voorkant zijn twee keer zo laag.
Speeltafel - beschrijving De in hun raamwerk geplaatste manualen steken uit het meubel
Bouwdatum 1976
Datum van de voltooiing 1979
Persoon belast met het onderhoud Elizabeth Thornburn
Stemming Diapason 439 Hz
Temperatuur Egaal
Akoestiek 1,5 seconde
Orgelbouwer(s) Patrick Collon
HET INSTRUMENT
Bouwdatum 1976
Orgelkast - stijl Modern
Orgelbouwer(s) Patrick Collon
HISTORIEK VAN HET INSTRUMENT
Historiek Het instrument werd gekocht voor de som van 200.000 Belgische frank gespreid over twee jaar en afgewerkt in 1979 door de gemeente Watermaal-Bosvoorde na een toelating van het ministerie van Onderwijs en Cultuur in 1973 dat een subsidie verleende van 80%.
De bouw van het orgel is in zekere zin gekoppeld aan die van het nieuwe orgel van Sint-Clemens te waarmee op een bepaald ogenblik plannen bestonden om gezamenlijk één enkel maar groter instrument te laten bouwen. Deze plannen vonden geen doorgang en er werden uiteindelijk twee orgels gekocht.
WERKENDe bouw van het orgel is in zekere zin gekoppeld aan die van het nieuwe orgel van Sint-Clemens te waarmee op een bepaald ogenblik plannen bestonden om gezamenlijk één enkel maar groter instrument te laten bouwen. Deze plannen vonden geen doorgang en er werden uiteindelijk twee orgels gekocht.
Begindatum 1995
Type werkzaamheden Volledige herziening en vervanging van de motor
Naam van de orgelbouwer Patrick Collon
Ligging van de werkplaats Brussel-Laken
Begindatum 1997
Type werkzaamheden Groot onderhoud
Naam van de orgelbouwer Patrick Collon
Ligging van de werkplaats Brussel-Laken
Type Archieven
Beschrijving Gemeentehuis
HISTORIEK VAN HET INSTRUMENT
Historiek Het instrument werd gekocht voor de som van 200.000 Belgische frank gespreid over twee jaar en afgewerkt in 1979 door de gemeente Watermaal-Bosvoorde na een toelating...
Werken
Begindatum 1995
Naam van de orgelbouwer Patrick Collon
Ligging van de werkplaats Brussel-Laken
Begindatum 1997
Naam van de orgelbouwer Patrick Collon
Ligging van de werkplaats Brussel-Laken
Begindatum 1995
Naam van de orgelbouwer Patrick Collon
Ligging van de werkplaats Brussel-Laken
Begindatum 1997
Naam van de orgelbouwer Patrick Collon
Ligging van de werkplaats Brussel-Laken
TECHNISCHE KENMERKEN VAN HET INSTRUMENT
Speeltafel
Structuur speeltafel en muziekstaander

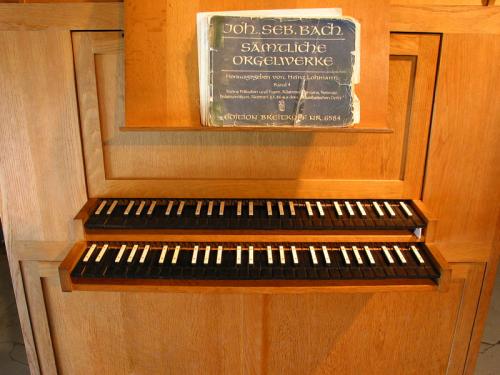

De klaviatuur bestaat uit een centrale rechthoek met de twee manualen in hun raamwerk, terwijl de bovenkant wordt gesloten door een opklapbaar paneel met een stootlat om de standaard te ondersteunen die met scharnieren bevestigd boven de kleppenkast. Het geheel is in eik.
De klaviatuur bestaat uit een centrale rechthoek met de twee manualen in hun raamwerk, terwijl de bovenkant wordt gesloten door een opklapbaar paneel met een stootlat om de standaard te ondersteunen die met scharnieren bevestigd boven de kleppenkast. Het geheel is in eik.
Aantal klavieren
2
2
Omvang van de klavieren
56 toetsen
56 toetsen
Beschrijving van de toetsen
De toetsneuzen zijn recht, kort en zwart gekleurd. De toetsen zijn in eik met fineer van ebbenhout.
De toetsneuzen zijn recht, kort en zwart gekleurd. De toetsen zijn in eik met fineer van ebbenhout.
Breedte van de toetsen
22 mm
22 mm
Diepte van de toetsen
115 mm
115 mm
Breedte van het octaaf
163 mm
163 mm
Beschrijving van de boventoetsen
Eveneens in eik met daarop ebbenhout bekleed met been met twee ingelegde punten ebbenhout. De toetsneuzen zijn recht.
Eveneens in eik met daarop ebbenhout bekleed met been met twee ingelegde punten ebbenhout. De toetsneuzen zijn recht.
Diepte van de boventoetsen
74 mm
74 mm
Beschrijving van de bakstukken of kader
Recht en in eik
Recht en in eik

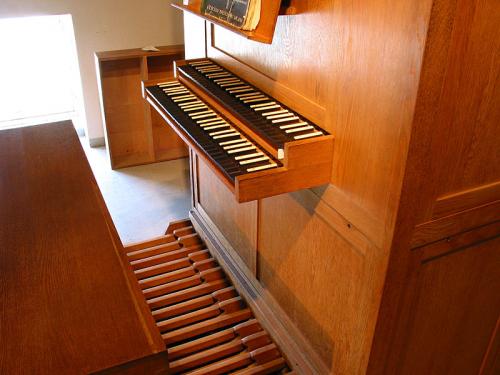

Omvang van het voetklavier
30 toetsen
30 toetsen
Materialen van het voetklavier
Plat en recht. De bekvormige boventoetsen liggen in een rechte lijn.
Plat en recht. De bekvormige boventoetsen liggen in een rechte lijn.
Registers
Aan de linkerzijkant van elk meubel geplaatst. Het gaat gewoon om de eiken slepen van de windlade die uit het meubel steken.
Aan de linkerzijkant van elk meubel geplaatst. Het gaat gewoon om de eiken slepen van de windlade die uit het meubel steken.
Toebehoren
Rechts onder de manualen is er een schakelaar voor het inschakelen van het orgel
Rechts onder de manualen is er een schakelaar voor het inschakelen van het orgel
Klavieren en voetklavieren
-
Naam
I & II
Omvang
56 toetsen C-g'''
Registers
Bourdon 8’
(Flûte 4’)
(Flûte 2’)
Koppelingen
Permanent en gelijktijdig register op de twee manualen
Bijzonderheden
De registers functioneren zonder onderscheid op de twee manualen
-
Naam
Pedaal
Omvang
30 toetsen C-f'
Registers
(Bourdon-basse 8’)
(Flûte 4’)
Tractuur
-
Naam
I en II
Noten
Mechanisch
Toetsen

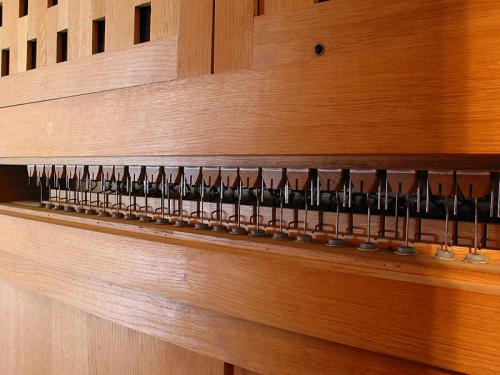

Staartklavier met een geleider vlak na het fineer en een messing staafje met aanhangoog. Na de bevestigingen en geleider is er een koperen stang die dwars op alle toetsen is geplaatst en voor hun juiste hoogte-instelling zorgt.
Traject en beschrijving van de mechaniek
Aan het aanhangoog van de toets is een messing abstract bevestigd die opklimt naar het wellenbord vanwaar een andere messing abstract vertrekt met aan het uiteinde een stukje leer dat de abstract verbindt met een messing draad die in de windlade doordringt. De manualen I en II zijn op dezelfde manier gemonteerd.
Beschrijving van de registers
Slepen in eik die aan de linker kant uit het meubel steken
Wellenbord

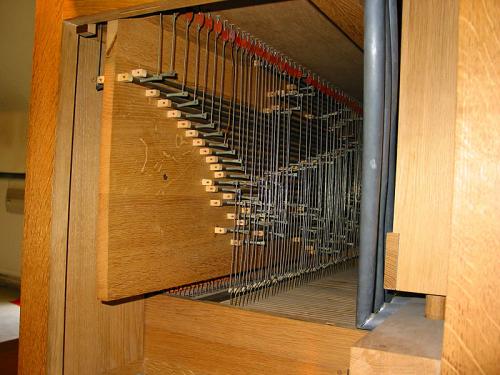

Een dubbel wellenbord is verticaal gemonteerd op de twee zijden van eenzelfde blad in eik. De wellen en armen van dit wellenbord zijn in koper. De wellen zijn bevestigd in de houten pijproosters en in het blad gedreven.
Dit wellenbord is achter het paneel van de klaviatuur geplaatst. Manuaal I, waarvan de abstracten door de toetsen van manuaal II gaan, neemt de voorkant in van het wellenbord terwijl manuaal II de achterkant inneemt.
-
Naam
Pedaal
Noten
Mechanisch
Toetsen
Staartklavier, toetsen voorzien van een veer vooraan langs onder
Traject en beschrijving van de mechaniek
In het meubel steunt de kop van de toets op een winkelhaak in eik waaraan een abstract is bevestigd met moeren. Deze korte abstract brengt een wellenbord in beweging die andere abstracten wegstuurt naar het meubel achteraan langsonder de verhoogde vloer. Vlak na het paneel is er een stel eiken winkelhaken dat de abstracten naar boven doorstuurt. Deze abstracten zijn gemonteerd zoals bij de manualen.
Beschrijving van de registers
Zoals bij de manualen
Zwelkast
Het openen van de deuren is mogelijk
Wellenbord
Wellenbord van hetzelfde type als het andere wellenbord maar platliggend achterin het eerste meubel
Windladen
-
Type
Mechanisch met slepen
Opstelling van de pijpen
Alle parallel met het front
-
Naam van het klavier
Klavier I en II
Aard
Een zelfde windlade in eik met geschroefde pijpstokken volledig in eik met inbegrip van de onderkant. De pijproosters ondersteund door koperen stekers zijn in eik.
De langs voren open kleppenkasten zijn voorzien van in het meubel ingewerkte tappen waarop mobiele wiggen zijn geschroefd voor hun sluiting.
In de kleppenkast is er een dubbel stel opeenvolgende ventielen, vooraan voor het 1ste manuaal en achteraan voor het 2de manuaal. Deze ventielen zijn in eik, gelijmd achteraan, ondersteund door een veer in de vorm van een koperen lus en vooraan geflankeerd door twee koperen geleiders. De messing draad die doordringt in de kleppenkast is direct bevestigd aan het ventiel en gaat door een ring van lood die dienst doet als pulpeet.

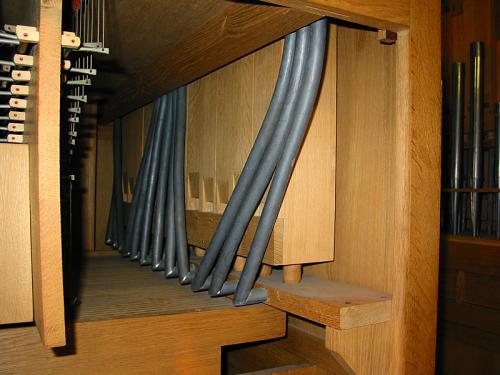

De vervoeringen voor de 8’ zijn in lood en dringen door in een stuk gegroefd eikenhout waarop de pijpen zijn geplaatst.
Opstelling van de pijpen
In vier secties pijpen per grote tertsen te beginnen met :
UT van het midden naar rechts,
UT# van het midden naar links,
RE van de linkerkant naar het midden,
RE# van de rechterkant naar het midden.
Beschrijving van de pijpstok
Van voor naar achter :
2 '
4'
8'
-
Aard
Identiek aan het andere
Opstelling van de pijpen
Diatonisch met UT links en UT# rechts. De pijpen zijn echter per octaaf gegroepeerd : UT, ut, ut', daarna RE, re, re', enz.
Beschrijving van de pijpstok
Van voor naar achter :
4'
8'

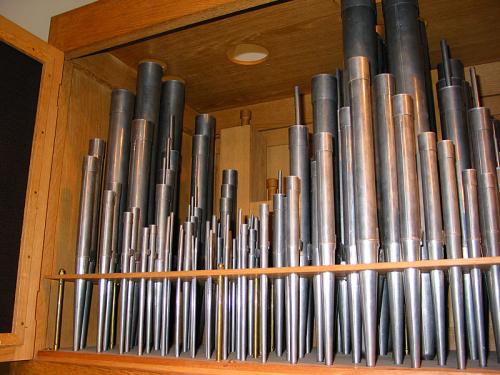

Pijpwerk
-
Naam
Manualen I en II
Beschrijving

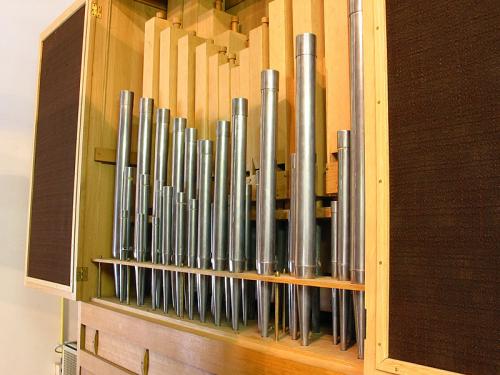

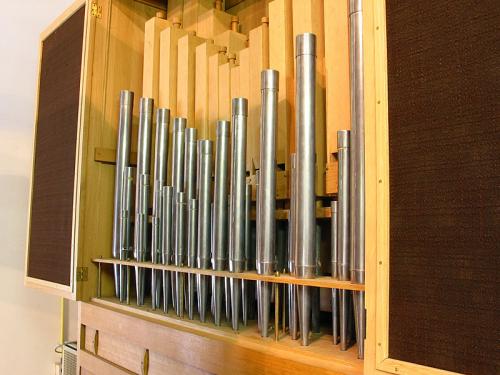

FLUIT 2’. 56 pijpen in tin met zijbaarden en hoed. Vanaf la#’ open en konische pijpen.
FLUIT 4'. 56 pijpen in tin met hoed en roer vanaf ut. Open en konische pijpen vanaf fa#’.

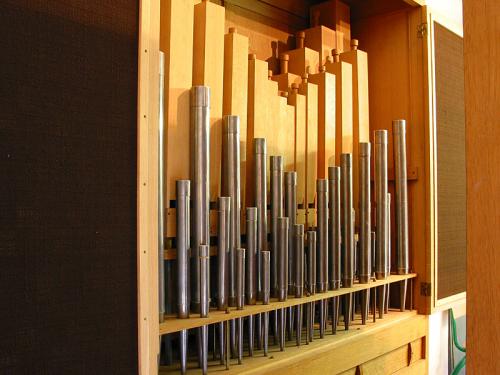

BOURDON 8'. 56 pijpen. In eik met stop tot aan si en vervoerd voor de lagere noten aan de achterkant van de windlade, daarna in tin op de windlade met hoed en zijbaarden.
-
Naam
Pedaal
Beschrijving
FLUIT 4'. 30 pijpen in tin met hoed en kastbaard onder de monden.
BOURDON-BAS 8'. 30 pijpen in eik met stop.
Windvoorziening
-
Magazijn- of hulpbalg
Magazijnbalg
Beschrijving
Een keilbalg met één plooi, in de breedte in de sokkel van het eerste meubel, vervaardigd uit eik en leer
Lengte
100 cm
Breedte
35 cm
Aantal en type gewichten
Une plaque de plomb insérée entre deux blocs de bois
Aantal en type gewichten
Een loden plaat geklemd tussen twee houten blokken
Windkanalen
-
Naam
Manualen I en II
Beschrijving
Aan de linkerkant van de balg vertrekt, langs onder, een windkanaal dat opklimt naar de onderkant van de windlade
Materialen
Eik, beplakt met huid op alle hoeken
Afmetingen
12 x 11,50 cm
-
Naam
Pedaal
Beschrijving
Aan dezelfde kant van de balg vertrekt een ander gelijkaardig windkanaal
Afmetingen
Afmetingen aan de uitgang 12 x 8,2 cm
TECHNISCHE KENMERKEN VAN HET INSTRUMENT
Speeltafel Klavier(en) en voetklavier(en) : 2
Klavier(en) en voetklavier(en) I & II, Pedaal
Tractuur
I en II Mechanisch
Pedaal Mechanisch
I en II Mechanisch
Pedaal Mechanisch
Het gebouw
Muziekacademie van Watermaal-Bosvoorde
Adres : François Ruytinxstraat 311170 Watermael-Boitsfort
Bouwstijl : Modern
Bouw : 1957
Bouwperiode : 20ste
Bouw : 1957
Bouwperiode : 20ste
